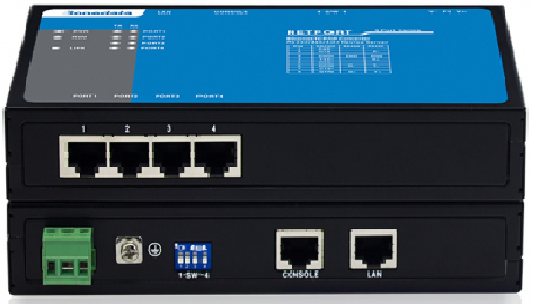

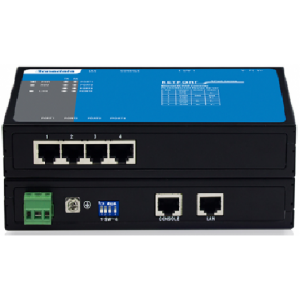

NP304T-4D(3IN1)-RJ45 3ONEDATA Bộ chuyển đổi tín hiệu 4 cổng RS-232/485/422 và 1 cổng Ethernet

SKU:

NP304T-4D(3IN1)-RJ45

Viết đánh giá

NP304T-4D(3IN1)-RJ45 3ONEDATA Bộ chuyển đổi tín hiệu hỗ trợ 4 cổng RS-232/485/422 và 1 cổng Ethernet.

Nhận báo giá

ADD TO CART
- 0

MÔ TẢ
HƯỚNG DẪN MUA HÀNG

Nội dung bài viết [hide]

1 Giới thiệu
2 Đặc trưng
3 Thông số kỹ thuật
4 Các sản phẩm cùng Series
5 Download

Giới thiệu

NP304T-4D(3IN1)-RJ45 là bộ chuyển đổi tín hiệu có cổng nối tiếp tới Ethernet cho phép thiết bị nối tiếp sử dụng ngay các chức năng mạng. Chúng hỗ trợ cổng nối tiếp 4/8 cổng RS-232/485/422 và 1/2 cổng 10/100Base-T (X) giao diện Ethernet. Serial Device Server có thể quản lý tập trung và dễ dàng các thiết bị nối tiếp phân tán và máy chủ qua mạng, hỗ trợ TCP, UDP, ARP, ICMP, HTTP, DNS và DHCP, hỗ trợ truy cập vào trình điều khiển cổng nối tiếp ảo và kết nối tự động với ngắt mạng.

NP304T-4D(3IN1)-RJ45 cung cấp một công cụ cấu hình quản lý mạnh mẽ dựa trên nền tảng Windows và giao diện quản lý WEB, có thể giúp người dùng quản lý từng bước thiết bị. Tất cả các thiết bị có thể được cấu hình thông qua mạng hoặc cổng nối tiếp, cổng hỗ trợ, giao tiếp chéo, địa chỉ IP thân thiện với người dùng, chế độ máy chủ và máy khách, kích thước gói, v.v. Với một bộ thiết bị nối tiếp đơn giản, bạn có thể kết nối mạng ngay lập tức. Thiết kế bên ngoài cho phép treo tường để dễ sử dụng.

Đặc trưng

4 cổng RS-232/485/422
1 cổng Ethernet 10/100Base-T (X)
Hỗ trợ giao tiếp không chặn 300bps ~ 115200bps
Nó hỗ trợ các giao thức TCP, UDP, ARP, ICMP, HTTP, DNS và DHCP
Hỗ trợ máy chủ TCP, máy khách TCP, máy chủ UDP, máy khách UDP, chế độ UDP Multicast, chế độ UDP Rang, ghép nối Slave, ghép nối Master và Real Com
Nó xử lý giao tiếp giữa các cổng và giữa các bộ định tuyến
Hỗ trợ chế độ bỏ phiếu và chức năng FIFO
Hỗ trợ giao tiếp khớp với dấu phân cách
Tương thích với nhiều phần mềm quản lý cổng nối tiếp ảo khác nhau
Hỗ trợ truy cập tiêu chuẩn vào ứng dụng SOCKET bằng giao thức TCP / IP
Hỗ trợ chế độ trình điều khiển nối tiếp Windows
Hỗ trợ truy cập vào cổng nối tiếp COM ảo
Hỗ trợ khôi phục mạng tự động
Cung cấp các công cụ cấu hình Windows dễ sử dụng, có thể cấu hình để cài đặt hàng loạt
Nó hỗ trợ WEB và cổng nối tiếp và các dạng cấu hình khác
Thiết kế năng lượng thấp, cấp bảo vệ IP30
Vỏ kim loại, gắn tường
Phạm vi nhiệt độ hoạt động rộng từ -40°C ~ 75°C

Thông số kỹ thuật

Cổng Ethernet

Tiêu chuẩn: 10Base-T, 100Base-TX
Giao thức: Hỗ trợ TCP, UDP, APR, ICMP và DHCP
Tín hiệu: Rx +, Rx-, Tx +, Tx-
Tốc độ: 10 / 100Mbps
Phương thức hoạt động: full và half duplex
Chế độ làm việc: máy chủ TCP, máy khách TCP, máy chủ UDP, máy khách UDP, chế độ UDP Multicast, chế độ UDP Rang, chế độ cặp Slave, chế độ Master steam và Real Com
Đầu nối: RJ45

Cổng Serial

Số cổng nối tiếp: 4 cổng RS-232/485/442
Tín hiệu RS-485: D+, D-, GND
Tín hiệu RS-422: T+, T-, R+, R-, GND
Tín hiệu RS-232: DSR, RTS, GND, TXD, RXD, DCD, CTS, DTR
Các bit chẵn lẻ: Không có, Chẵn, Lẻ, Dấu cách, Dấu
Các bit dữ liệu: 5bit, 6bit, 7bit, 8bit
Các bit dừng: 1bit, 1.5bit, 2bit
Tốc độ truyền: 300b/giây ~ 115200b/giây
Kiểm soát hướng: RS-485 sử dụng công nghệ điều khiển luồng dữ liệu tự động
Tải trọng: hỗ trợ môi trường bỏ phiếu 32 điểm (có thể tùy chỉnh 128 điểm)
Đầu nối: RJ45

Khoảng cách truyền dẫn

Cặp xoắn: 100m (cáp CAT5/CAT5e tiêu chuẩn)
Khoảng cách truyền cổng nối tiếp:
- RS-485/422: 1200m
- RS-232: 15 m

Đèn LED

Chỉ báo hoạt động: RUN
Chỉ báo nguồn: PWR
Liên kết / Hành động Ethernet: Chỉ báo LINK
Chỉ báo dữ liệu gửi RS-232/485/422: TX
Chỉ báo nhận dữ liệu RS-232/485 / 422: RX

Nguồn điện

Điện áp đầu vào: 12 ~ 48VDC
Công suất tiêu thụ không tải: 2.16W@12VDC
Công suất tiêu thụ khi đầy tải: 3,00W@12VDC

Điều kiện môi trường

Nhiệt độ làm việc: -40°C ~ 75°C
Nhiệt độ bảo quản: -40°C ~ 85°C
Độ ẩm: 0% ~ 95% (không ngưng tụ)

Kiểu dáng

Vỏ kim loại với bảo vệ IP30
Cài đặt: Treo tường
Trọng lượng: 580g
Kích thước (LxWxH): 170,0 mm x 110,0 mm x 31,5 mm

Các sản phẩm cùng Series

Available Models	100M Copper Port	RS-232	RS-485/422	RS-232/485/422	Power Supply Range
NP304T-4D(RS-232)	1	4	-	-	9~48VDC
NP304T-4DI(RS-485)	1	-	4	-	12~48VDC
NP304T-4D(3IN1)-RJ45	1	-	-	4	12~48VDC
