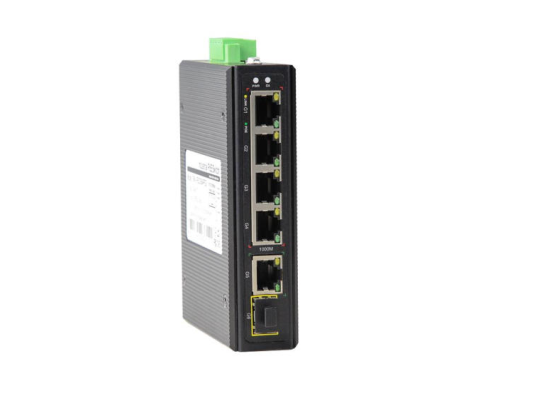

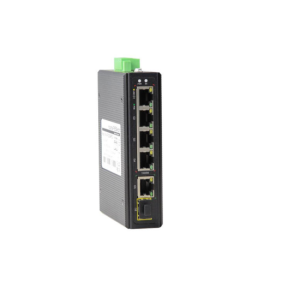

PIES206G-GS-4P
Bộ chuyển mạch PoE công nghiệp PIES206G-GS-4P, hỗ trợ 4 cổng gigabit POE + 1 cổng gigabit uplink Ethernet + 1 cổng gigabit SFP, DIN-Rail & lắp đặt treo tường, hỗ trợ đầu vào nguồn (DC48-55V), nhiệt độ làm việc -40- 75oC, thiết kế công nghiệp đáng tin cậy có thể đảm bảo sự ổn định của hệ thống mà không bị gián đoạn.
Nội dung bài viết [hide]
Bộ chuyển đổi POE công nghiệp PIES206G-GS-4P, hỗ trợ 4 cổng gigabit POE+1 cổng gigabit uplink ethernet + 1 cổng gigabit SFP lắp đặt DIN-Rail gắn tường, hỗ trợ đầu vào nguồn (DC48-55V) nhiệt độ làm việc -40 -75 ° C, thiết kế công nghiệp đáng tin cậy có thể đảm bảo sự ổn định của hệ thống mà không bị gián đoạn.
Bộ chuyển đổi POE công nghiệp nguồn qua ethernet là một thiết bị mạng truyền tải điện năng qua cùng một cáp mang dữ liệu khi kết nối các thiết bị mạng như camera IP, điện thoại VoIP và điểm truy cập không dây, công tắc sẽ phát hiện xem chúng có tương thích với POE hay không và tự động cho phép truyền nguồn POE đến các điểm cuối này. Đây là lý do tại sao thiết bị chuyển mạch cũng được phân loại là thiết bị tìm ngồn cung ứng nguồn lớp 2 ( PSE).
Mỗi thành phần của công tắc POE công nghiệp được thiết kế và kiểm tra nghiệm ngặt trong các môi trường cực kỳ khắc nghiệt đồng thời bảo vệ khỏi ESD, EIM
Bộ chuyển mạch PoE hỗ trợ IEEE802.3af (15.4W), 802.3at PoE + (30W), tiết kiệm chi phí lắp đặt và bảo trì bằng cách giảm nhu cầu cấp nguồn bên ngoài, thêm dây, ổ cắm điện.
Loạt thiết bị chuyển mạch POE công nghiệp này có thể được sử dụng rộng rãi trong Hệ thống giao thông thông minh, Điện năng, Tự động hóa công nghiệp, SCADA điện, Vận tải đường sắt, Giám sát an ninh, Quân sự và các ngành công nghiệp khác, là một Thiết bị chuyển mạng công nghiệp tiêu thụ điện năng thấp
|
Specification |
||||
|
Product Name |
6 ports Gigabit Unmanaged Industrial POE Switch |
|||
|
Port Definition |
4 *gigabit POE ports+1*gigabit uplink Ethernet port+1*gigabit SFP port |
|||
|
Network Protocols |
IEEE802.3, IEEE802.3i, IEEE802.3u, IEEE802.3ab, IEEE802.3z |
|||
|
PoE Parameters |
POE Standard: IEEE802.3at (30W) and IEEE802.3af (15.4w) |
|||
|
Each port Max：15.4 W (IEEE 802.3af) Each port Max：30 W (IEEE 802.3at) |
||||
|
PoE Compatibility：IEEE 802.3af/at adaptive |
||||
|
POE Power Output: DC 52V |
||||
|
POE power supply core：1/2+ ; 3/6- |
||||
|
Network Media |
10BASE-T: Cat3,4,5 UTP(≤100 m) |
|||
|
100BASE-TX: Cat5 or more UTP(≤100 m) |
||||
|
1000BASE-TX: Cat5 or more UTP(≤100 m) |
||||
|
Gigabit Fiber |
Multi-mode：850nm,1310nm. transmission distance：550m/2Km |
|||
|
|
Single-mode：1310nm,1550nm. distance：20/40/60/80/100/120Km |
|||
|
Hardware parameter |
||||
|
Bandwidth |
12Gbps |
|||
|
Cache |
1M |
|||
|
Chipset |
88E6176 |
|||
|
Package Forwarding Rate |
8.928Mpps |
|||
|
MAC address |
8K |
|||
|
Forwarding mode |
Store-and-forward |
|||
|
DIP switch |
||||
|
1,2 both off |
Standard mode：1-6 port shared exchange communication |
|||
|
1 on,2 off |
VLAN isolation mode:1-4 ports are isolated from each other and cannot communicate; 5-6 ports are interoperable; 1-4 can only communicate with ports 5 and 6 |
|||
|
1 off,2 on |
Extend mode：The 4th port is at a 10M rate, and the other ports are at a 1000M rate.1-6 port shared exchange communication |
|||
|
1,2 both on |
VLAN+10M mixed model：The 4th port is at a 10M rate, and the other ports are at a 1000M rate.1-4 ports are isolated from each other and cannot communicate; 5-6 ports are interoperable; 1-4 can only communicate with ports 5 and 6. |
|||
|
LED Indicator |
||||
|
PWR (Power supply indicator Red ) |
Lighting：Powered |
|||
|
Un-Light：No Power |
||||
|
SW (DIP indicator Green) |
1 |
2 |
Indicator |
Mode |
|
|
off |
off |
No light |
Standard swapping |
|
|
on |
off |
Lighting |
VLAN |
|
|
off |
on |
Slow flash |
The 4th port at a 10M rate |
|
|
on |
on |
Quick flash |
10M + VLAN |
|
1-6(Green) |
Lighting：Connecting |
|||
|
Flashing：Data Transmit |
||||
|
Un-Light：Disconnect |
||||
|
Power Supply |
Power input: DC48～55V |
|||
|
power supply wiring: 4 PIN terminal block (redundancy V1+V1-,V2+V2-） |
||||
|
Physical structure |
Shell protect grade: IP40 |
|||
|
Installation: DIN rail |
||||
|
N.W:：0.409KG G.W: 0.489KG（without power supply） |
||||
|
Product Dimension (L×W×H): 119MM*87MM*28MM |
||||
|
Package Dimension (L×W×H): 175MM*130MM*55MM |
||||
|
Working Environment |
Operating temperature: -40～75°C |
|||
|
Storage temperature: -40～85°C |
||||
|
Humidity: 5%~95 % ( No condensation) |
||||
|
Industry Standard
|
EMI: FCC Part 15, CISPR (EN55032) class A |
|||
|
EMS: EN61000-4-2 (ESD) |
||||
|
EN61000-4-4 (EFT) |
||||
|
EN61000-4-5 (Surge) |
||||
|
Shock: IEC 60068-2-27 |
||||
|
Free fall: IEC 60068-2-32 |
||||
|
Vibration: IEC 60068-2-6 |
||||
|
Certification |
CE mark, commercial |
|||
|
FCC Part 15 Class B |
||||
|
MTBF |
100,000 hours |
|||
| PIES206-4P | 4-port 10/100M PoE + 2-port 10/100M uplink RJ45, DC48-55V, Unmanaged |
| PIES206G-GS-4P | 4 Gigabit PoE + 1-port Gigabit uplink RJ45 +1 Gigabit SFP, DC48-55V, Unmanaged |
| PIES206G-2GS-4P | 4 Gigabit PoE Ports + 2 Gigabit SFP Port, DC48-55V,Unmanaged |
| PIES106G-2GS-4P | 4 Gigabit PoE Ports + 2 Gigabit SFP Port, DC48-55V,Managed |
