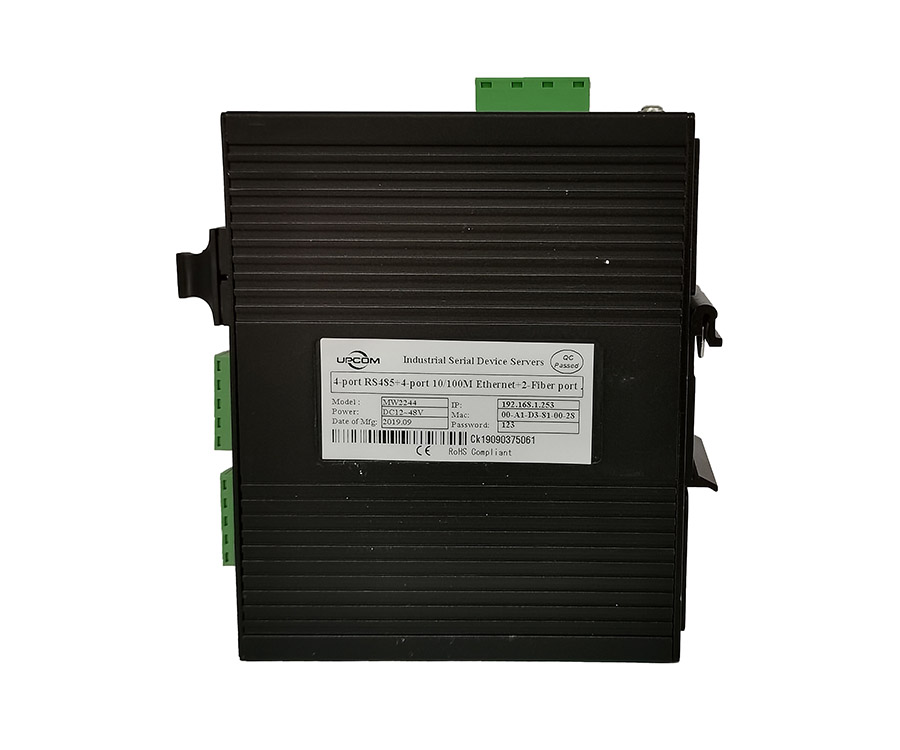

MW2244

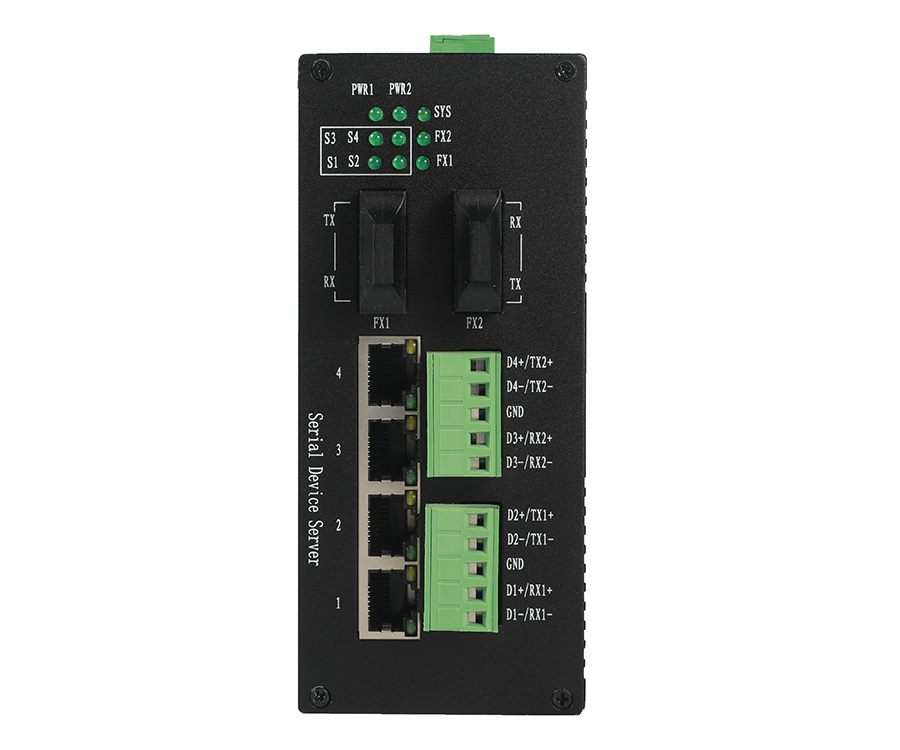

Bộ chuyển đổi serial công nghiệp Din-Rail MW2244 hỗ trợ 4 cổng RS485 + 4 cổng 10/100Base-T (X) + 2 cổng 100M FX
Nội dung bài viết [hide]
Bộ chuyển đổi serial công nghiệp Din-Rail MW2244 hỗ trợ 4 cổng RS485 + 4 cổng 10/100Base-T (X) + 2 cổng 100M FX, sử dụng vỏ bảo vệ IP40 độ bền cao, thiết kế EMC chuẩn công nghiệp, cung cấp chỉ báo trạng thái LED và hỗ trợ đầu vào điện áp 12 ~ 48V DC để tăng độ tin cậy của mạng truyền thông.
MW2244 có thể dễ dàng và thuận tiện trong việc quản lý tập trung các thiết bị serial và máy chủ phân tán thông qua mạng. Tốc độ truyền thông hỗ trợ 110 ~ 115200bps tùy chọn. Dựa trên các yêu cầu lắp đặt công nghiệp, chế độ lắp đặt đường ray 35mm được cung cấp. Sản phẩm này áp dụng giải pháp mạng xuất sắc trong ngành và phạm vi nhiệt độ hoạt động là -40 ~ 85℃, có thể đáp ứng các yêu cầu của các cảnh công nghiệp khác nhau và cung cấp các giải pháp truyền thông nối tiếp thuận tiện.
|
Interface |
|
|
RJ45 port |
10/100BASE-T(X) auto-Negotiation speed, auto duplex mode and MDI/MDI-X connection |
|
Optical port |
100Base-FX full duplex, SC,FC, ST connector optional,20km, single fiber, single mode, 1310nm/1550nm |
|
Serial port |
RS-485 supports A and B half-duplex working mode |
|
Baud rate support 110~115200bps optional, isolated voltage 500V AC |
|
|
Exchange Property |
|
|
10M forwarding speed |
14881pps |
|
100M forwarding speed |
148810pps |
|
Transmission Mode |
store-and-forward |
|
Switching bandwidth |
1.2Gbps |
|
Buffer memory size |
1Mbits |
|
MAC address table |
1K |
|
Serial Port Attribute |
|
|
Standard |
RS-485 |
|
RS-485 signal |
D+, D-, GND |
|
Check digit |
None, Even, ODD |
|
Data bits |
5bit, 6bit, 7bit, 8bit |
|
Stop bit |
1bit, 2bit |
|
Baud rate |
110~115200bps |
|
Directional control |
RS-485 adopts data flow control technology |
|
Load capacity |
RS-485 side supports 32 point polling environment, can up to 128 |
|
Interface connector |
RS-485 adopts 5-bit 5.08mm spacing terminal |
|
Interface protection |
4000V surge protection |
|
LED Indicator |
|
|
Power indicator |
PWR |
|
System running indicator |
SYS |
|
Fiber indicator |
FX |
|
Serial port data indicator |
COM |
|
Power Supply |
|
|
Input |
Wide DC power input 12~48VDC (12V/24V/48V |
|
No-load Consumption |
3.12W (@24VDC) |
|
Full-load Consumption |
3.84W (@24VDC) |
|
Physical Characteristics |
|
|
Shell |
Metal, IP40 protection |
|
Installation |
Wall mounting or DIN rail mounting |
|
Dimension |
60.2mm×138.5mm×109mm (W*H*D) |
|
Net weight |
600g |
|
Environment Limits |
|
|
Working Temp |
-40~85°C |
|
Storage Temp |
-40~85°C |
|
Relative Humidity |
5%~95% (no-condensation) |
| Model Name | Description |
| MW1011 | 1-channel RS232/RS-485/422 + 1-port 10/100Base-T(X) RJ45, DC12-48V |
| MW2041 | 1-channel RS-485/422 + 4-port 10/100Base-T(X) RJ45, DC12-48V |
| MW2044 | 4-channel RS-485 + 4-port 10/100Base-T(X) RJ45, DC12-48V, 500V Isolation |
| MW2144 | 4-channel RS-485+ 4-port 10/100Base-T(X) RJ45+1-port 100M fiber, DC12-48V, 500V Isolation |
| MW2244 | 4-channel RS-485 + 4-port 10/100Base-T(X) RJ45+2-port 100M fiber, DC12-48V, 500V Isolation |
