Giới thiệu

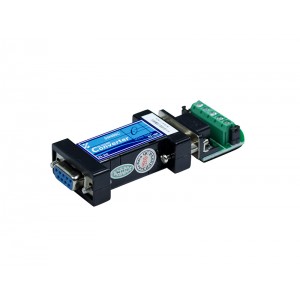

SW485C là bộ chuyển đổi giao diện bỏ túi RS-232 sang RS-485/422 cấp công nghiệp, có thể thực hiện chuyển đổi dữ liệu hai chiều giữa cổng nối tiếp RS-232 và RS-485, RS-422 và không cần nguồn điện bên ngoài. Nó cung cấp một cổng nối tiếp RS-232 và một cổng nối tiếp RS-485/422. Các chế độ truyền của RS-485 và RS-422 được chọn thông qua jumper. Các cổng nối tiếp của nó được trang bị chống sét lan truyền 600W và bảo vệ tĩnh điện 15kV, có thể ngăn thiết bị bị hư hỏng một cách hiệu quả.
Cổng RS-232 của SW485C sử dụng giao diện DB9 kiểu lỗ, có thể kết nối trực tiếp với PC và lấy điện từ cổng nối tiếp PC thông qua các đường tín hiệu TXD, RTS và DTR. Bất kể tín hiệu cao hay thấp, SW485C có thể thu được đủ năng lượng từ những tín hiệu bắt tay/dữ liệu đó.
Thiết kế của SW485C tuân thủ các yêu cầu của tiêu chuẩn công nghiệp và có các tính năng như kích thước nhỏ gọn, khoảng cách truyền dài, tốc độ cao và hiệu suất ổn định, v.v. Nó là một bộ chuyển đổi giao diện dữ liệu với hiệu suất cao và hiệu quả về chi phí có thể được sử dụng rộng rãi trong điện hệ thống điện, điều khiển tự động hóa công nghiệp và hệ thống nạp thẻ IC.
Đặc trưng
- Tiêu chuẩn: EIA RS-232C, RS-485, RS-422 tiêu chuẩn
- Tín hiệu RS-232: TX, RX, GND
- Tín hiệu RS-422: T +, T-, R +, R-, GND
- Tín hiệu RS-485: D +, D-, GND <
- Chế độ làm việc: Không đồng bộ, điểm tới điểm hoặc đa điểm, bán song công 2 dây, song công 4 dây
- Tốc độ truyền: 300 ~ 115200bps, tự động kiểm tra tốc độ tín hiệu nối tiếp tự động phát hiện tốc độ tín hiệu, thời gian trễ bằng không
- Kiểm soát luồng: Tự động xoay vòng hướng dữ liệu, không cần kiểm soát luồng
- Khoảng cách chuyển:
- Bên RS-485/422: 1,2Km, 115200b/giây
- Mặt RS-232: không dưới 5m
- Số lượng giọt tối đa: 128 nút
- Bảo vệ cổng: bảo vệ đột biến 1500W, bảo vệ ESD 15KV
- Tư nối:
- RS-232 bên DB9 cái
- RS-485/422 bên DB9M (khối đầu cuối DB9F đến 5 bit)
Thông số kỹ thuật
Cổng Serial
- Tiêu chuẩn: EIA RS-232C, RS-485, RS-422
- Số lượng cổng nối tiếp: 1 cổng nối tiếp RS-232, 1 cổng nối tiếp RS-485/422 (RS-485 và RS-422 có thể chuyển đổi qua jumper)
- Tín hiệu RS-232: TXD, RXD, GND
- Tín hiệu RS-485: D +, D-, GND
- Tín hiệu RS-422: T +, T-, R +, R-, GND
- Tốc độ truyền: 0 ~ 115200bps
- Loại giao diện: Cổng nối tiếp RS-232, sử dụng DB9, Female
- Cổng nối tiếp RS-485/422, sử dụng khối đầu cuối kích thước 5 chân 5,08mm
- Khoảng cách truyền: Cổng nối tiếp RS-232, 15m
- Cổng nối tiếp RS-485/422, 1200m
- Kiểm soát hướng: RS-485 áp dụng công nghệ điều khiển luồng dữ liệu tự động có thể phát hiện và kiểm soát hướng truyền dữ liệu tự động
- Khả năng chịu tải: RS-485 hỗ trợ môi trường bỏ phiếu 32 điểm (128 điểm có thể được tùy chỉnh)
- Bảo vệ giao diện: bảo vệ đột biến 600W, bảo vệ tĩnh điện 15kV
Nguồn điện
- Không cần nguồn điện bên ngoài
- Nhận nguồn từ các tín hiệu TXD, RTS, DTR của cổng nối tiếp RS-232
Điều kiện môi trường
- Nhiệt độ hoạt động: -40℃ ~ 80℃
- Nhiệt độ bảo quản: -40℃ ~ 85℃
- Độ ẩm tương đối: 5% ～ 95% (không ngưng tụ)
Kiểu dáng
- Vỏ: nhựa
- Kích thước (Rộng x Cao x Dày): 90mm × 33mm × 16,5mm
- Trọng lượng: 30g
