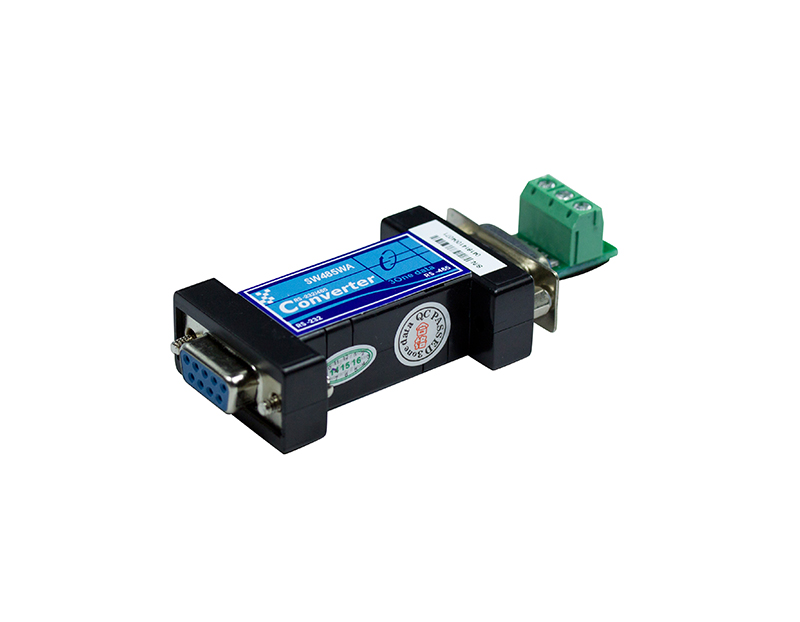

SW485WA 3ONEDATA Bộ chuyển đổi tín hiệu RS-232 sang RS-485

SKU:

SW485WA

SW485WA là một bộ chuyển đổi RS232 sang RS485 được cách ly quang điện 2500V cấp nguồn công nghiệp ở định dạng 9 chân. Nó có thể chuyển đổi bất kỳ cổng RS232C song công tiêu chuẩn nào thành bất kỳ cổng RS485 bán song công cân bằng hai dây nào. ​​​​​​

Giới thiệu

SW485WA là một bộ chuyển đổi RS232 sang RS485 được cách ly quang điện 2500V cấp nguồn công nghiệp ở định dạng 9 chân. Nó có thể chuyển đổi bất kỳ cổng RS232C song công tiêu chuẩn nào thành bất kỳ cổng RS485 bán song công cân bằng hai dây nào. Nói một cách dễ hiểu, nó sẽ chuyển đổi bất kỳ tín hiệu RS232 nào thành tín hiệu RS485 và ngược lại. Thiết bị được cấp nguồn từ các đường dữ liệu RS232, do đó, không cần nguồn bên ngoài hoặc điều khiển luồng. Nó cũng hỗ trợ tự động quay vòng hướng dữ liệu. Tự động xoay vòng hướng dữ liệu sẽ tự động bật trình điều khiển RS485 khi dữ liệu hiện diện ở phía RS232, làm cho thiết bị có thể cắm và chạy, không yêu cầu trình điều khiển phần mềm. SW485WA có đầu nối cái DB9 ở phía RS232 và đầu nối đực DB9 hoặc khối đầu cuối 3 bit ở phía RS485.

Đặc trưng

  • Khả năng cách ly quang học bảo vệ hiệu quả các thiết bị RS-232/RS-485 khỏi dòng điện đột ngột, vòng tiếp đất và sét từ xa
  • Plug-and-Play (Thiết bị có thể cắm nóng, Định dạng dữ liệu Tự động cảm biến & Tự điều chỉnh)
  • Tốc độ truyền tối đa 38400b/giây, 1200m (9600b/giây)
  • Hỗ trợ cổng, không cần nguồn bên ngoài hoặc TXD, RTS, DTR
  • Hướng dữ liệu tự động xoay vòng, không cần kiểm soát luồng
  • Cách ly 2500V, không cần nguồn điện

Thông số kỹ thuật

Cổng Serial

  • Tiêu chuẩn: EIA RS-232C, tiêu chuẩn RS-485
  • Tín hiệu RS-232: TX, RX, GND
  • Tín hiệu RS-485: D +, D-, GND
  • Chế độ làm việc: Không đồng bộ, điểm tới điểm hoặc đa điểm, bán song công 2 dây
  • Tốc độ truyền: 300 ~ 115200bps, tự động kiểm tra tốc độ tín hiệu nối tiếp tự động phát hiện tốc độ tín hiệu, thời gian trễ bằng không
  • Kiểm soát luồng: Tự động xoay vòng hướng dữ liệu, không cần kiểm soát luồng
  • Khoảng cách chuyển:
    • Mặt RS-485: 1,2Km, 9600b/giây
    • Mặt RS-232: không dưới 5m
  • Số lượng giọt tối đa: 128 nút
  • Cách ly quang học: 2500V
  • Bảo vệ cổng: bảo vệ đột biến 1500W, bảo vệ ESD 15KV
  • Tư nối:
    • RS-232 bên DB9 cái
    • RS-485 bên DB9M (khối đầu cuối DB9F đến 3 bit)

Nguồn điện

  • Nguồn điện đầu vào: Không cần nguồn điện, được cấp nguồn từ TXD, RTS, DTR
  • Tiêu thụ: Tĩnh ít hơn 10mA, động dưới 40mA

Điều kiện môi trường

  • Nhiệt độ hoạt động: -40°C đến 80°C
  • Nhiệt độ bảo quản: -40°C đến 85°C
  • Độ ẩm: 5% đến 95% (không ngưng tụ)

Kiểu dáng

  • Kích thước: 95,0 mm x 33,0 mm x 16,5 mm
  • Chất liệu: Nhựa (vỏ)
  • Trọng lượng: 50g
