Giới thiệu

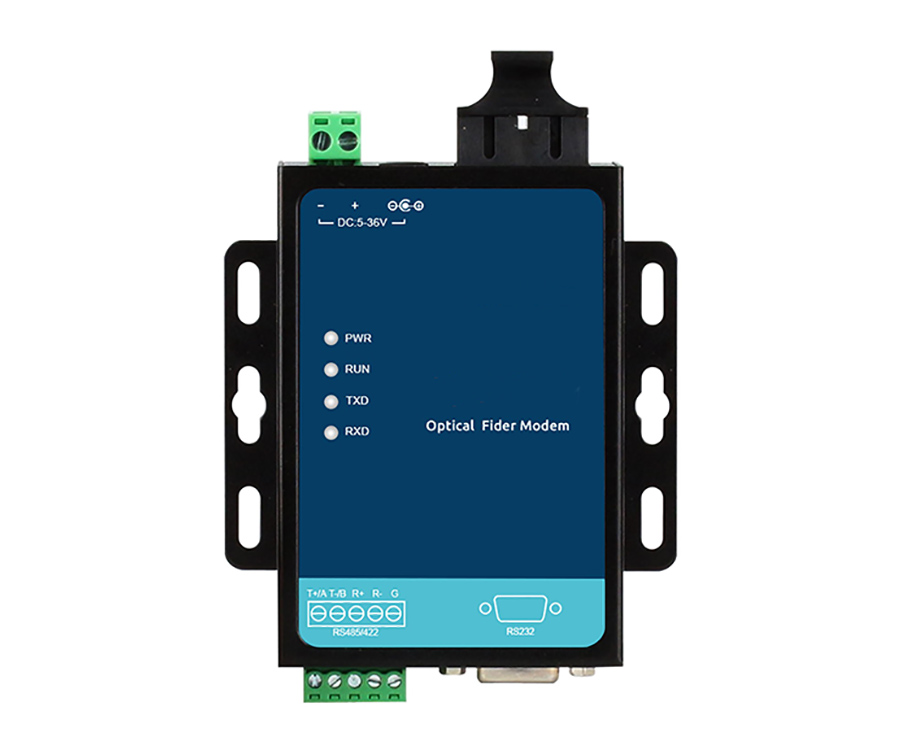

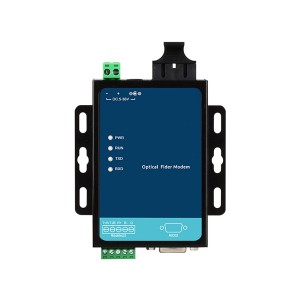

MW50F là bộ chuyển đổi RS-232/RS-485/RS-422 sang quang singel-mode, chắc chắn, chuẩn công nghiệp, có thể chuyển đổi RS-485 full-duplex, half-duplex hoặc full-duplex RS-422 dữ liệu lên đến 20km. thiết bị hoàn toàn có thể plug-and-play, không cần trình điều khiển phần mềm và cho phép truyền và nhận tín hiệu dữ liệu nối tiếp khi có dữ liệu.
MW50F có khả năng chống nhiễu sóng vô tuyến và điện, chẳng hạn như EMI/RFI, xung đột biến và vòng nối đất, bảo vệ đột biến 600W tích hợp, ESD 15KV và bảo vệ mạch, đồng thời nó khắc phục những hạn chế của mạng cáp quang điểm-điểm thông thường và mở rộng mạng dữ liệu nối tiếp về khoảng cách, tính linh hoạt và độ tin cậy, được sử dụng rộng rãi trong các điều khiển công nghiệp khác nhau, thu thập dữ liệu phân tán và các trường hợp khác, đặc biệt thích hợp cho tự động hóa hệ thống điện, điều khiển giao thông và các bộ phận khác.
Bộ chuyển đổi serial sang quang MW50F hỗ trợ ba loại cổng serial, RS-232/485/422, bao gồm bộ chuyển đổi RS232 sang quang, bộ chuyển đổi RS422 sang quang và bộ chuyển đổi RS485 sợi quang, người dùng có thể chọn bất kỳ loại nào để kết nối thiết bị đầu cuối cục bộ và thiết bị đầu cuối từ xa. nhưng không thể tương thích với ba chế độ này cùng một lúc.
Chuyển đổi Serial đa dạng
Cổng RS232/RS422/RS485 có thể được kết hợp với nhau, có nghĩa là bạn có thể có cùng kiểu dữ liệu ở cả hai bên, hoặc một bên RS232 và bên kia RS485 hoặc RS422, v.v.
![](https://www.upcomnet.com/ueditor/php/details/20210720/16267726916911.jpg)
Bộ chuyển đổi RS232 sang quang
Bộ chuyển đổi RS232 sang quang chuyển đổi tín hiệu điện RS-232 full-duplex thành tín hiệu quang bằng cách sử dụng quang single mode hoặc multi-mode.
![](https://www.upcomnet.com/ueditor/php/details/20210720/1626772939361.png)
Bộ chuyển đổi RS422/RS485 sang quang
Bộ chuyển đổi RS422/RS485 sang quang sử dụng kết nối point-to-multipoint để truyền và chuyển đổi tín hiệu full/half-duplex trong quang, nó có ưu điểm là băng thông rộng, chống nhiễu EMI/RFI và an toàn khi truyền dữ liệu. RS485 hỗ trợ 128 nút và RS422 hỗ trợ 64 nút.
![](https://www.upcomnet.com/ueditor/php/details/20210720/16267729957013.png)
Đặc trưng
- Hỗ trợ 1 cổng RS-232/RS-485/RS-422 sang sang
- Hỗ trợ chuẩn EIA RS-232, RS-485, RS-422
- Plug-and Play (cắm nóng)
- Đầu nối cáp quang ST/SC/FC tùy chọn
- Phạm vi truyền dẫn lên đến 20KM
- Chống sét lan truyền 600W
- Bảo vệ tĩnh điện 15kv (ESD)
- Luồng tín hiệu được nhận dạng tự động và truyền đi một cách minh bạch
- Module quang đảm bảo khoảng cách truyền dẫn
- Tốc độ truyền thích ứng mà không thay đổi giao thức người dùng
- Thiết kế chuẩn công nghiệp, vỏ bằng nhôm
- Hỗ trợ lắp đặt DIN-Rail Mounting hoặc Wall Mounting
- Nhiệt độ làm việc: -40 ~ 85°C
Thông số kỹ thuật
Technical parameters
|
Standard
|
Compliant with EIA RS-232, RS-485, RS-422
|
Interface
|
Serial Port: Meet RS-232/RS-422/RS-485 Physical characteristics,Industrial terminal block
|
Optical interface: Single/multi-mode optional, SC/ST/FC connector optional
|
Baud Rate
|
300bps~115.2Kbps, rate adaptive signal
|
LED Indicator
|
Power indicator
|
POW
|
Data transmission indicator
|
TX, RX
|
Power
|
Power Supply
|
DC5~30V
|
Interface
|
BNC coaxial input,industrial terminal block
|
Power
|
<1W
|
Overload protection
|
Support
|
Surge protection
|
600W
|
Static protection
|
15KV
|
Physical Characteristics
|
Shell
|
Aluminum housing
|
Dimension
|
78mm×25mm×85mm(W*H*D)
|
Weight
|
400g
|
Transmission distance
|
Serial port line
|
RS-232, 15m@9600bps
|
RS-422/RS-485, 1.2km@9600bps
|
Multi-mode fiber
|
1310nm, 2Km
|
Single mode fiber
|
1310nm, 20Km,1550nm, 40km/60km/80km/100km
|
Working Environment
|
Working Temp
|
-40~85°C
|
Storage Temp
|
-40~85°C
|
Relative Humidity
|
5%~95% (no-condensation)
|
Các sản phẩm cùng Series
Model |
Description |
MW50F |
1-port RS232/RS485/RS422 Over Fiber Modem, single fiber,20km, DC5-30V |
MW80F |
1-port RS232/RS485/RS422 Over Fiber Modem, single fiber,20km, DC5-30V or AC/DC 220V, Din-Rail |
MWF501-D |
1-port RS232/RS485/RS422 Over Fiber Modem, single fiber,20km, DC12-48V, AC/DC 220V, Redundant Ring |
