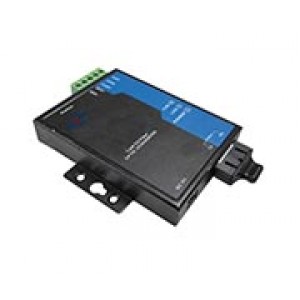

MWCF
MWCF là một CAN bus chuyển đổi sang quang. Thiết bị được thiết kế đặc biệt để đối phó với khoảng cách truyền ngắn của CAN bus, việc loại bỏ nhiễu điện từ và các vấn đề khác. CAN bus chuyển sang quang có thể cung cấp cho người dùng truyền data transmission của CAN bus sang cáp quang.
Nội dung bài viết [hide]
MWCF là một CAN bus chuyển đổi sang quang. Thiết bị được thiết kế đặc biệt để đối phó với khoảng cách truyền ngắn của CAN bus, việc loại bỏ nhiễu điện từ và các vấn đề khác. CAN bus chuyển sang quang có thể cung cấp cho người dùng truyền data transmission của CAN bus sang cáp quang. Thiết bị hoạt động theo cặp, thuận tiện hơn khi đặt tín hiệu CAN trở lại tín hiệu CAN thông qua truyền dẫn sợi quang.
Bộ chuyển đổi nối tiếp MWCF tích hợp giao diện quang và giao diện CAN bus cách ly điện 2KVAC, có thể nhận / lưu trữ / truyền các tốc độ khác nhau giữa 2 dữ liệu mạng CAN. Giao diện CAN bus của MWCF hỗ trợ nhiều tốc độ truyền thông tiêu chuẩn được đề xuất bởi CiA, có khả năng phát hiện và khớp tốc độ baud tự động và xác định tốc độ baud theo người dùng, tốc độ baud dao động từ 2,5Kbps đến 1Mbps; thiết bị có thể kết nối các điện trở kết thúc bên ngoài cùng một lúc. Giao diện sợi đơn mô hình có thể được sử dụng trong môi trường nhiễu cao và có năng lượng tập trung, phù hợp hơn cho truyền dẫn đường dài, tốt hơn là mở rộng khoảng cách truyền thông mạng.
MWCF áp dụng thiết kế bảo vệ EMC, hỗ trợ gắn tường và bảng điều khiển. Thiết bị có thể được sử dụng ở môi trường khắc nghiệt từ -40oC đến 85oC.
| Fiber Interface | |
| Interface Type | single optical port or dual optical port, SC/ST/FC optional |
| Fiber Type | single-model/multi-model |
| Wavelength | 1310nm |
| CAN Interface | |
| Standard | CAN2.0A, CAN2.0B |
| CAN Signal | GND, CANL, CANH |
| Baud Rate | 2.5K ~ 1000K bps |
| Interface Resistor | 120ohm external Terminator optional |
| Port Node | load capacity supports 110 nodes |
| Interface Protection | 2KVAC isolation protection, 8KV ESD protection(air discharge) |
| Interface Type | 5PIN terminals |
| Transmit Distance | |
| CAN Interface | 40m~10Km |
| Single-model Fiber | 0~15Km |
| Indicator | |
| CAN | CAN channel status indicator |
| LOS | Network error status indicator |
| Power | Power indicator |
| Power | |
| Input Voltage | 5VDC |
| No-load Power | 1.385W@5VDC |
| Full Power | 1.310W@5VDC |
| Mechanical Structure | |
| Shell | IP40 protection grade, high-strength metal casing |
| Installation | Wall-mount and Panel-mount |
| Weight | 237g |
| Size(H*W*L) | 22mm×69mm×10mm |
| Working Environment | |
| Working Temperature | -40~85℃ |
| Storage Temperature | -40~85℃ |
| Industry Standard | |
| EMI | FCC Part 15, CISPR(EN55022) class A |
| EMS | EN61000-4-2(ESD), Lece3 |
| Shock | IEC60068-2-27 |
| Free Fall | IEC60068-2-32 |
| Shake | IEC60068-2-6 |
