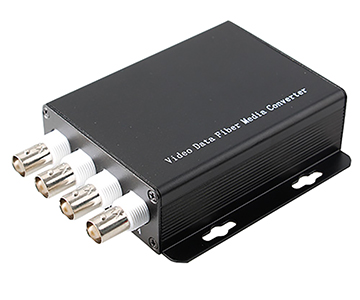

MWV0400
MWV0400 có thể truyền đồng thời 4 kênh video/trả lại chất lượng phát sóng được mã hóa kỹ thuật số 8 bit hoặc dữ liệu hai chiều/âm thanh hai chiều/Ethernet/Điện thoại/Tiếp xúc khô qua một sợi quang đa mode hoặc một chế độ.
Nội dung bài viết [hide]
MWV0400 có thể truyền đồng thời 4 kênh video/trả lại chất lượng phát sóng được mã hóa kỹ thuật số 8 bit hoặc dữ liệu hai chiều/âm thanh hai chiều/Ethernet/Điện thoại/Tiếp xúc khô qua một sợi quang đa mode hoặc một chế độ. Các bộ ghép kênh này thường được sử dụng trong các ứng dụng mà máy ảnh có khả năng P/T/Z. Thiết kế Plug and Play đảm bảo dễ dàng cài đặt và vận hành. Điều chỉnh quang và điện tử không bao giờ được yêu cầu Chỉ báo LED được cung cấp để theo dõi trạng thái hệ thống ngay lập tức. Các thiết bị có sẵn để cài đặt độc lập hoặc gắn giá đỡ, phù hợp với môi trường làm việc khác nhau.
|
Technical |
|
|
Video channels |
4 channel |
|
Video bandwidth |
8 MHz |
|
Automatic compatible video system |
PAL, NTSC, SECAM |
|
Video input/output impedance |
75 Ω(unbalance) |
|
Video signal-to-noise ratio |
≥67dB |
|
Differential gain |
(10%-90%APL) DG <1% ( typical value) |
|
Differential phase |
(10%-90%APL) DP <0.7° ( typical value) |
|
Video connector |
BNC |
|
Fiber-optic Specification |
|
|
F/O connector |
FC/ST/SC |
|
TX |
Power:-15 ~ -8dBm Sensitivity :≤-35dBm |
|
RX |
Power:-15 ~ -8dBm Sensitivity :≤-35dBm |
|
Optical Power Budget |
21dB |
|
Transmission Distance |
20KM (single mode) |
|
Operating Wavelength |
TX1310/RX1550nm (Transmitter); TX1550/RX1310nm (Receiver) |
|
Custom-made options |
|
|
Data |
|
|
Connector |
Terminal Blocks |
|
Encoded type |
RS485 / RS422 / RS232 / Manchester |
|
Data rate |
0 - 400Kbps |
|
BER |
≤10-9 |
|
Audio |
|
|
Connector |
Terminal Blocks |
|
Audio input / output impedance |
600Ω(Balance/ unbalance) |
|
Audio input / output voltage |
2Vp-p ( typical value) |
|
Audio input / output level |
0dBm ( typical value) |
|
Video bandwidth |
10HZ~12KHZ |
|
Audio digital encoded bandwidth |
24bit |
|
Audio signal-to-noise ratio |
S/N≥95dB (weighted) |
|
Telephone |
|
|
Connector |
RJ11 |
|
Bandwidth |
8KHZ |
|
Features |
Support call-showing function; support H-F |
|
Operating mode |
Point to point hotline mode / FXS-FXO |
|
Ethernet |
|
|
Connector |
RJ45 |
|
Support mode |
Half duplex or Full duplex |
|
Standards |
IEEE802.3 |
|
Data rate |
10M / 100Mbps |
|
Bandwidth |
25M |
|
Characteristic |
|
|
Dimensions |
19.2(L)×17.3(W)×2.8(H) cm |
|
Operating Voltage |
DC5V (we will offer external power supply from AC96-240V to DC5V for each unit ) |
|
Operating Temperature |
-10°C to +65°C |
|
Storing Temperature |
-45°C to +85°C |
|
Humidity |
0 to 95% non-condensing |
|
MTBF |
≥ 105 hours |
|
Model NO |
Description |
|
MWV0400 |
4 channels positive video |
|
MWV0401 |
4 channels positive video+ 1channel Reverse RS232/RS422/RS485 Data |
