IES3010-4F-2GS

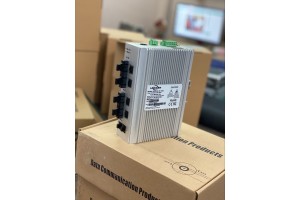

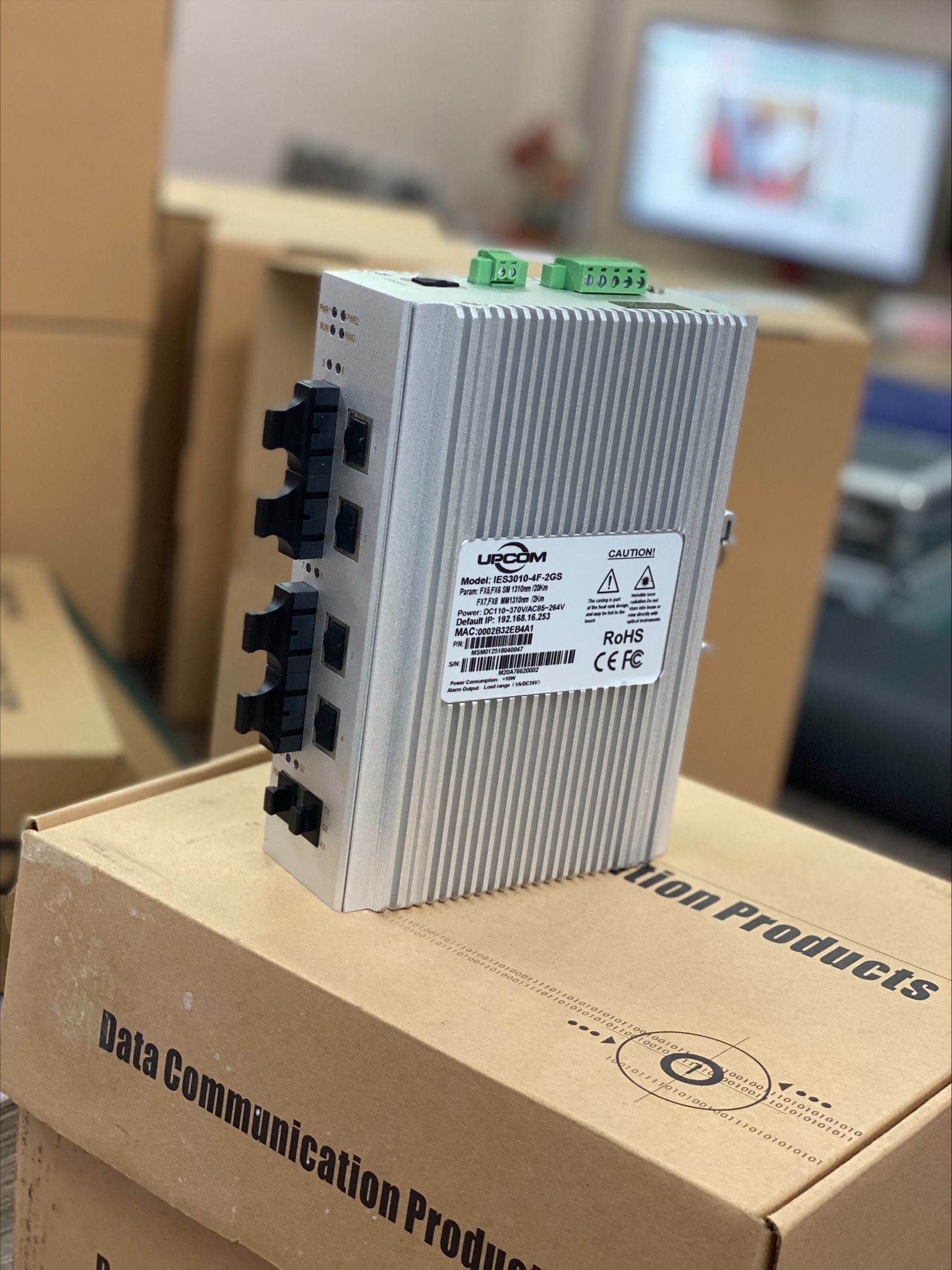

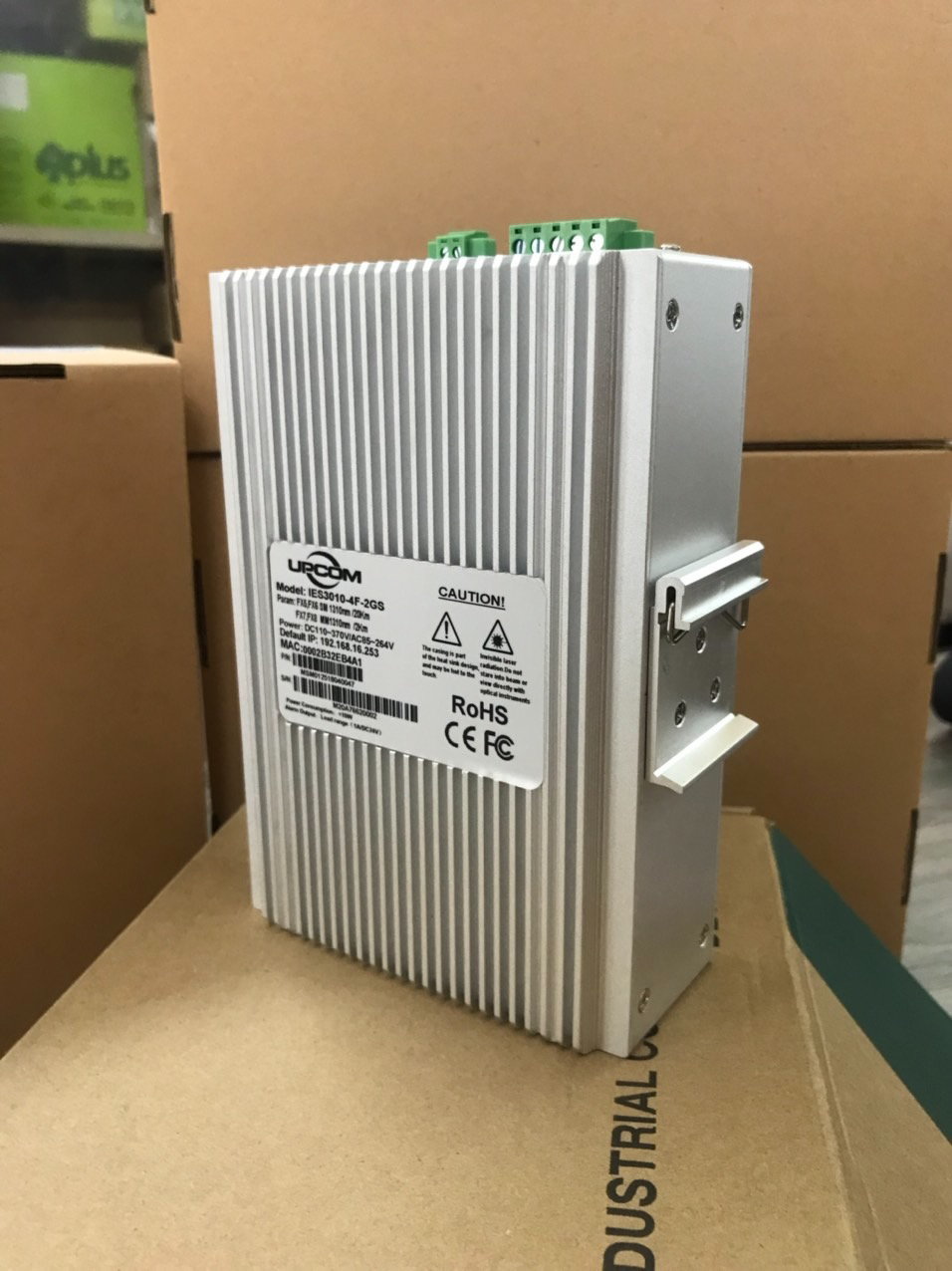

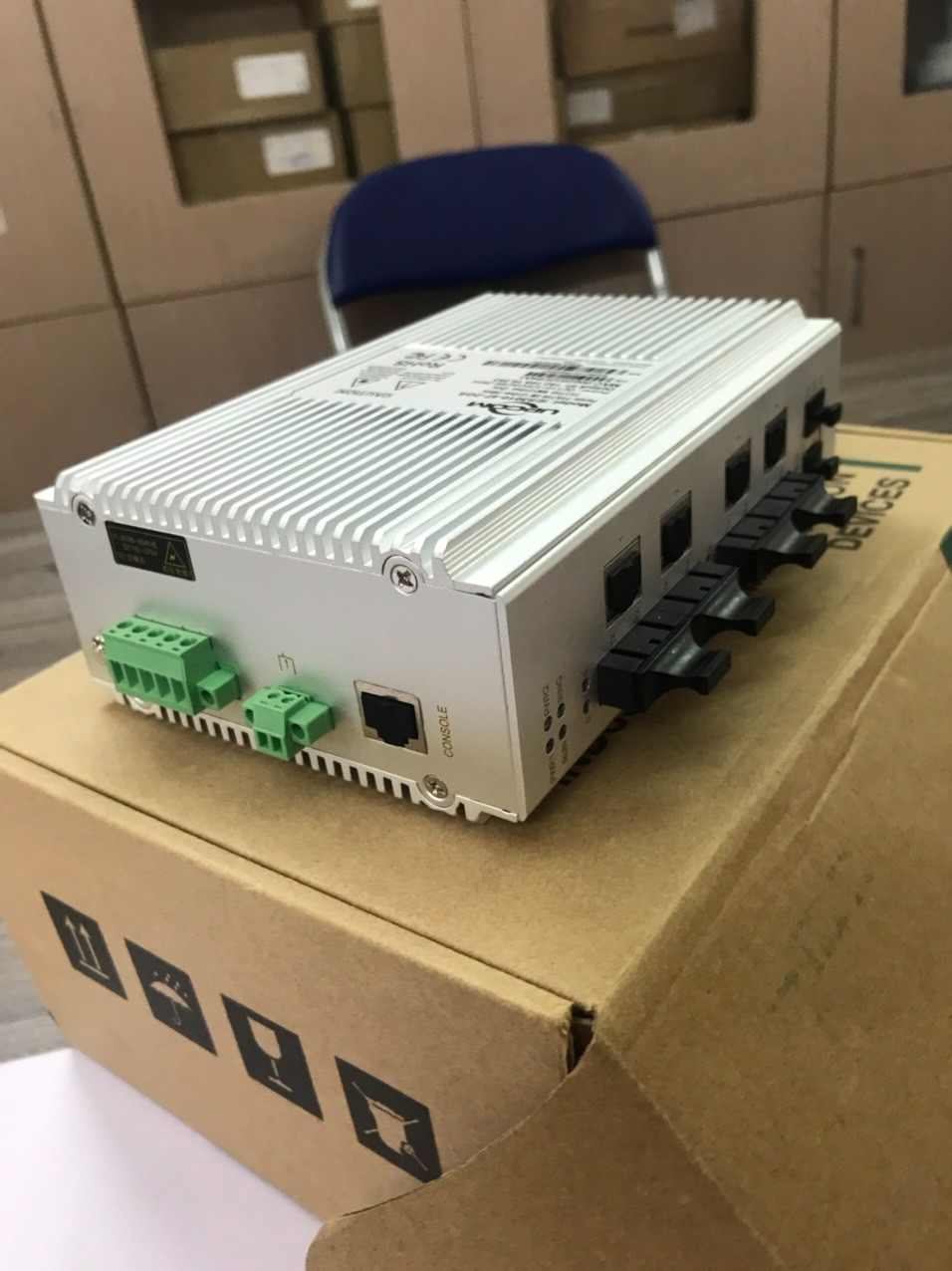

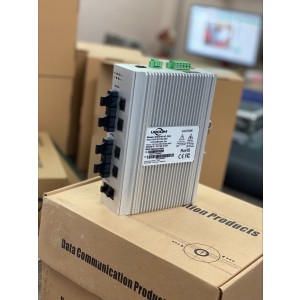

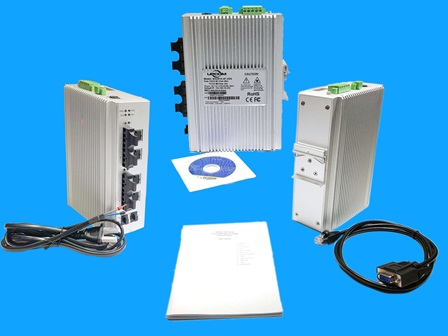

IES3010-4F-2GS UPCOM là thiết bị chuyển mạch Ethernet công nghiệp có quản lý và redundancy hỗ trợ 4 cổng Ethernet 10/100M + 4 cổng quang 100M + 2 cổng Gigabit SFP.
Nội dung bài viết [hide]
IES3010-4F-2GS UPCOM là thiết bị chuyển mạch Ethernet công nghiệp có quản lý và redundancy hỗ trợ 4 cổng Ethernet 10/100M + 4 cổng quang 100M + 2 cổng Gigabit SFP.
Thiết bị cung cấp một số loại chức năng quản lý mạng tiên tiến như: mạng vòng redundancy MW-Ring, Vlan, Trunking, Quality of Service, Kiểm soát tốc độ, port mirroring, báo lỗi và nâng cấp firmware trực tuyến. MW-Ring có thể đưa Ethernet của bạn đến trạng thái dự phòng thông minh. Thiết kế tiêu chuẩn công nghiệp, có thể đáp ứng mọi yêu cầu của ngành công nghiệp. Tất cả các thành phần được sử dụng cấp công nghiệp, sản phẩm có độ tin cậy cao.
MW-Ring được thiết kế như một hệ thống dự phòng mạng nhanh chóng. Thiết bị cung cấp công nghệ phục hồi cho lỗi của mạng dự phòng nhanh chóng, thời gian phục hồi <20ms.
| Technology | |
| Standard | Support IEEE802.3, IEEE802.3u, IEEE 802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1D, IEEE802.1W |
| Protocol | ARP, ICMP, TCP, UDP, DHCP, DNS, HTTP, Telnet,, MW-Ring, RSTP, SNMP |
| Flow control | IEEE802.3x flow control, back press flow control |
| Function | |
| Switch function | MW-Ring, QOS, 802.1QVLAN, RSTP, SNMP, Port trunking, static multicast filter, port mirroring, bandwidth management, broadcast storm control, port flow statistics, access system |
| MW-Ring | Support Single, Couple, Chain, Dual homing |
| Exchange attribute | |
| 100M forward speed | 148810pps |
| 1000M forward speed | 1488100pps |
| 100M maximum filter speed | 148810pps |
| 1000M maximum filter speed | 1488100pps |
| Transmit mode | store and forward |
| System exchange bandwidth | 5.6G |
| MAC address table | 8K |
| Memory | 1M |
| Interface | |
| Electric port | 10Base-T/100Base-TX auto speed control, Half/full duplex and MDI/MDI-X auto detect |
| 100M optic fiber port | 100Base-FX, SC/ST connector, support single mode (20/40/60/80Km optional), multi mode(2Km), wavelength: 1310nm, 1550nm |
| 1000M fiber port | 1000Base-FX（SFP port） |
| Console port | debug serial port carry out CLI command |
| Alarm port | 2bit 7.62mmTerminal block,1 channel relay alarm output |
| Load ability | 1A@24VDC |
| Transfer distance | |
| Twisted cable | 100M（ standard CAT5/CAT5e cable） |
| Multimode | 1310nm, 2Km |
| Single mode | 1310nm, 20/40/60Km,1550nm, 60/80/100/120Km |
| LED indicator | |
| Run indicator | Run |
| Interface indicator | Link(1~8/G1~G2) |
| Power supply indicator | PWR1, PWR2 |
| Alarm indicator | Alarm |
| Power supply | |
| Input voltage | 12～48VDC |
| Input method | 4 bits 7.62mm terminal block |
| Overload current protect | 4.0A(DC) or 5.0A(AC) |
| Consumption | |
| Unload consumption | 6.1W@24VDC |
| Full load consumption | 9.0W@24VDC |
| Working environment | |
| Working temperature | -25～70℃ |
| Storage temperature | -40～85℃ |
| Relative Humidity | 5%~95% (no condensation) |
| Mechanical Structure | |
| Shell | IP40 protect grade, metal shell |
| Installation | DIN rail and wall mount |
| Size(W×H×D) | 138mm×53mm×110mm |
| Weight | 720g |
| Industry Standard | CE, FCC, RoHS, PAL, UL508(Pending) |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), Level 4 EN61000-4-3 (RS), Level 3 EN61000-4-4 (EFT), Level 4 EN61000-4-5 (Surge), Level 4（AC power supply） EN61000-4-6 (CS), Level 3 EN61000-4-8, Level 5 |
| Model NO. | Description |
| IES3010-2GS | 8-port 10/100M Base-T(X) +2-port Gigabit SFP, DC12-48V |
| IES3010-2F-2GS | 6-port 10/100M Base-T(X)+2-port 100M FX+2-port Gigabit SFP, DC12-48V |
| IES3010-4F-2GS | 4-port 10/100M Base-T(X)+4-port 100M FX+2-port Gigabit SFP, DC12-48V |
| IES3010-8F-2GS | 8-port 100M FX+2-port Gigabit SFP, DC12-48V |
| IES3010-2GS | 8-port 10/100M Base-T(X)+ 2-port Gigabit SFP, AC/DC220V |
| IES3010-2F-2GS | 6-port 10/100M Base-T(X)+2-port 100M FX+2-port Gigabit SFP, AC/DC220V |
| IES3010-4F-2GS | 4-port 10/100M Base-T(X)+4-port 100M FX+2-port Gigabit SFP, AC/DC220V |
| IES3010-8F-2GS | 8-port 100M FX+2-port Gigabit SFP, AC/DC220V |
|
4 port 10/100Baes-T(X)+4 port 100Base-FX Multi-mode SC/ST+ 2 port gigabit (SFP slot),12-48VDC |
|
|
4 port 10/100Baes-T(X)+4 port 100Base-FX Single-mode SC/ST+2 port gigabit (SFP slot),12-48VDC |
|
|
4 port 10/100Baes-T(X)+4 port 100Base-FX single-mode, single fiber SC/ST+ 2 port gigabit (SFP slot),12-48VDC |
