Giới thiệu

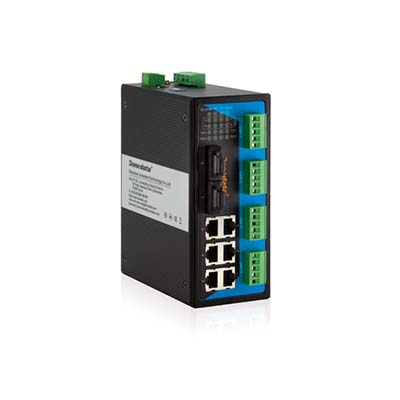

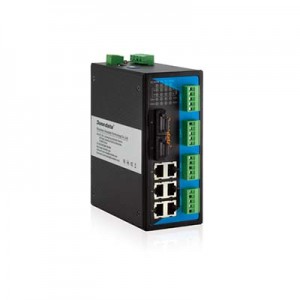

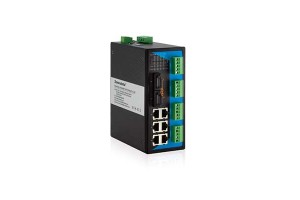

IES618-2F-4DI (RS-485) là bộ chuyển mạch Ethernet công nghiệp có quản lý với 6 cổng 10/100BaseT (X), 2 cổng 100M quang và 4 cổng RS-485/422. Nó hỗ trợ 2 đầu vào nguồn 12 ~ 48VDC dự phòng và 1 đầu ra cảnh báo rơ le. Nó cũng áp dụng công nghệ dự phòng SW-Ring (Thời gian khôi phục <20ms), do đó người dùng có thể thiết lập dự phòng dễ dàng để tăng độ tin cậy của mạng, hơn nữa, nó cũng có thể hỗ trợ nhiều chức năng quản lý mạng thông minh, chẳng hạn như IGMP, RSTP, 802.1Q VLAN, QOS , cổng trung kế và phản chiếu cổng, v.v.
Nó tuân thủ các tiêu chuẩn CE, FCC và Industrial Class 4. Nó được thiết kế không có quạt và tiêu thụ ít năng lượng hơn. Nó có vỏ kim loại bền với cấp bảo vệ IP40, làm cho thiết bị có độ bền cao. Nhờ tất cả các tính năng này và việc gắn ray DIN, một loạt nhiệt độ hoạt động (-40°C đến 75°C) có thể đáp ứng mọi yêu cầu khi làm việc trong môi trường công nghiệp nghiêm ngặt và cung cấp giải pháp đáng tin cậy cho mạng Ethernet của bạn.
Đặc trưng
- 6 cổng 10/100Base-TX, 2 cổng 100M quang và 4 cổng RS-485/422
- Công nghệ mạng dự phòng SW-RingTM đã được cấp bằng sáng chế (Thời gian khôi phục lỗi <20ms)
- Cấu hình VLAN IEEE802.1Q, Kiểm soát cơn bão phát sóng hiệu quả
- Hỗ trợ chức năng IGMP, Port Trunking và Port Mirroring
- Hỗ trợ Server, Client, UDP based mode và Server, UDP advanced mode
- 2 đầu vào nguồn điện và 1 đầu ra cảnh báo rơ le
- Phạm vi nhiệt độ hoạt động rộng từ -40°C đến 75°C
- Cấp bảo vệ IP40, vỏ kim loại có độ bền cao
- DIN Rail mount
Thông số kỹ thuật
Công nghệ
- Tiêu chuẩn: IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1D, IEEE802.1W
- Giao thức: ARP, ICMP, TCP, UDP, DHCP, DNS, HTTP, Telnet, SW-RingTM
- Kiểm soát dòng chảy: Kiểm soát dòng chảy IEEE802.3x, Kiểm soát dòng chảy dựa trên áp suất ngược
Chức năng
- QOS, 802.1Q VLAN, cổng trung kế, bộ lọc đa hướng tĩnh, phản chiếu cổng, kiểm soát bão phát sóng, thống kê luồng, nâng cấp trực tuyến, tải lên và tải xuống tệp cấu hình
- SW-RingTM: Single, Couple, Chain, Dual homing ring
- Máy chủ thiết bị nối tiếp: Máy chủ thiết bị nối tiếp 4 cổng, mỗi cổng hỗ trợ 4 chiếc kết nối phiên TCP hoặc UDP
Chuyển đổi thuộc tính
- Tốc độ chuyển tiếp 100M: 148810pps
- Tốc độ lọc tối đa 100M: 148810pps
- Chế độ truyền: lưu trữ và chuyển tiếp
- Băng thông trao đổi hệ thống: 1.6G
- Bảng địa chỉ MAC: 2K
- Bộ nhớ: 1 triệu
Giao diện
- Cổng điện: đầu nối RJ45, điều khiển tốc độ tự động 10Base-T/100Base-TX, tự động dò tìm bán song công/toàn phần và MDI/MDI-X
- Cổng bảng điều khiển: Gỡ lỗi thủ tục (RS-232), RJ45
- Cổng báo động:
- Khối đầu cuối 2 bit
- Ngõ ra cảnh báo rơ le 1 kênh
Cổng Serial
- Tín hiệu RS-232: TXD, RXD, RTS, CTS, DTR, DSR, GND
- Chẵn lẻ: Không có, Chẵn, Lẻ, Dấu cách, Dấu
- Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
- Tốc độ băng tần: 300 ~ 115200bps
- Bảo vệ: cách ly: 2KV, bảo vệ tĩnh 15KV
- Đầu nối: DB9 male
Khoảng cách truyền dẫn
- Cáp xoắn: 100m (cáp CAT5 / CAT5e tiêu chuẩn)
- Quang:
- Muiltimode:
- Singelmode:
- 1310nm, 20Km / 40Km / 60Km
- 1550nm, 80Km
- RS-232: 15 m
Đèn LED
- Đèn cung cấp điện: PWR
- Đèn báo động: Báo thức
- Đèn hệ thống: Chạy
- Đèn cổng Ethernet: Liên kết/Hành động (1-8)
- Đèn cổng nối tiếp: TX (1-4), RX (1-4)
Nguồn điện
- Điện áp đầu vào: 24VDC (12 ~ 48VDC)
- Loại đầu vào: Khối đầu cuối 4 bit
- Hỗ trợ bên trong bảo vệ quá dòng 4.0A
- Hỗ trợ bảo vệ kết nối ngược lại
Tiêu thụ điện năng
- Tiêu thụ không tải: 3.3W@24VDC
- Tiêu thụ toàn tải: 5.4W@24VDC
Điều kiện môi trường
- Nhiệt độ làm việc: -40°C ~ 75°C
- Nhiệt độ bảo quản: -40°C ~ 85°C
- Độ ẩm tương đối: 10% ~ 95% (không ngưng tụ)
Kiểu dáng
- Vỏ: Cấp bảo vệ IP40, vỏ kim loại
- Gắn kết: gắn ray DIN
- Kích thước (WxHxD): 70 mm x 160 mm x 130 mm
- Trọng lượng: 1021G
