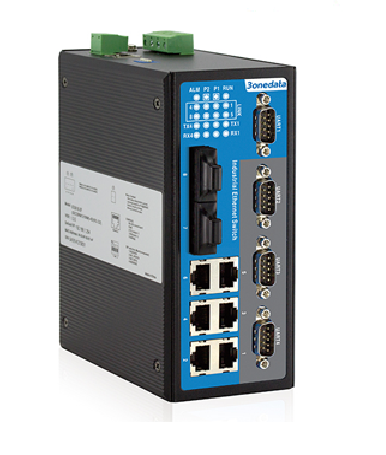

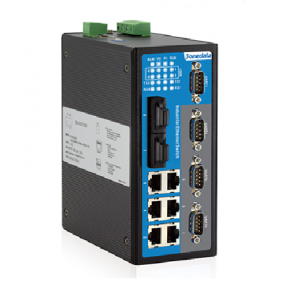

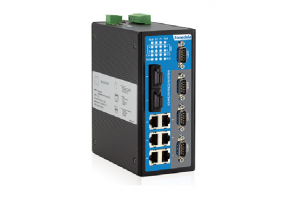

IES618-2F-4D(RS-232) 3ONEDATA Switch Ethernet công nghiệp có quản lý 6 cổng 10/100Mbps, 2 cổng quang và 4 cổng RS-232

SKU:

IES618-2F-4D(RS-232)

IES618-2F-4D (RS-232) là bộ chuyển mạch Ethernet dự phòng được quản lý công nghiệp với 6 cổng 10 / 100BaseT (X), 2 cổng cáp quang 100M và 4 cổng RS-232.

Nhận báo giá

ADD TO CART
- 0

MÔ TẢ
HƯỚNG DẪN MUA HÀNG

Nội dung bài viết [hide]

1 Giới thiệu
- - 1.0.1 IES618-2F-4D (RS-232) là bộ chuyển mạch công nghiệp với 6 cổng 10/100BaseT (X), 2 cổng cáp quang 100M và 4 cổng RS-232. Hỗ trợ 2 đầu vào nguồn 12 ~ 48VDC dự phòng và 1 đầu ra cảnh báo rơ le. Nó cũng có công nghệ dự phòng SW-Ring (thời gian khôi phục
  - 1.0.2 Nó tuân thủ các tiêu chuẩn CE, FCC và Industrial Class 4. Nó được thiết kế không có quạt và tiêu thụ ít năng lượng hơn. Nó có vỏ kim loại bền với lớp bảo vệ IP40, giúp thiết bị có độ tin cậy cao. Nhờ có tất cả các tính năng này, cộng với việc gắn ray DIN, dải nhiệt độ hoạt động rộng (-40 ° C đến 75 ° C), nó có thể đáp ứng mọi yêu cầu hoạt động trong môi trường công nghiệp nghiêm ngặt và cung cấp giải pháp đáng tin cậy cho mạng Ethernet của bạn.
2 Đặc trưng
3 Thông số kỹ thuật
4 Các sản phẩm cùng Series
5 Download

Giới thiệu

IES618-2F-4D (RS-232) là bộ chuyển mạch công nghiệp với 6 cổng 10/100BaseT (X), 2 cổng cáp quang 100M và 4 cổng RS-232. Hỗ trợ 2 đầu vào nguồn 12 ~ 48VDC dự phòng và 1 đầu ra cảnh báo rơ le. Nó cũng có công nghệ dự phòng SW-Ring (thời gian khôi phục <20ms), vì vậy người dùng có thể dễ dàng thiết lập dự phòng để tăng độ tin cậy của mạng, ngoài ra, có thể hỗ trợ nhiều chức năng quản lý mạng thông minh như IGMP, RSTP, 802.1Q VLAN, QOS, cổng trung kế và phản chiếu cổng, v.v.

Nó tuân thủ các tiêu chuẩn CE, FCC và Industrial Class 4. Nó được thiết kế không có quạt và tiêu thụ ít năng lượng hơn. Nó có vỏ kim loại bền với lớp bảo vệ IP40, giúp thiết bị có độ tin cậy cao. Nhờ có tất cả các tính năng này, cộng với việc gắn ray DIN, dải nhiệt độ hoạt động rộng (-40 ° C đến 75 ° C), nó có thể đáp ứng mọi yêu cầu hoạt động trong môi trường công nghiệp nghiêm ngặt và cung cấp giải pháp đáng tin cậy cho mạng Ethernet của bạn.

Đặc trưng

6 cổng 10/100Base-TX, 2 cổng cáp quang 100M và 4 cổng RS-232
Công nghệ mạng SW-RingTM dự phòng được cấp bằng sáng chế (thời gian khôi phục <20 ms)
Cấu hình VLAN IEEE802.1Q, kiểm soát bão phát sóng hiệu quả
Hỗ trợ IGMP, Cổng Trunking và Phản chiếu cổng
Hỗ trợ cho máy chủ, máy khách, chế độ dựa trên UDP và dựa trên máy chủ, chế độ nâng cao UDP
2 đầu vào nguồn và 1 đầu ra cảnh báo rơ le
Phạm vi nhiệt độ hoạt động rộng từ -40°C đến 75°C
Mức độ bảo vệ IP40, vỏ kim loại bền
Gắn trên thanh ray DIN

Thông số kỹ thuật

Công nghệ

Tiêu chuẩn: IEEE802.3, IEEE802.3u, IEEE802.3x, IEEE802.1Q, IEEE802.1p, IEEE802.1D, IEEE802.1W
Giao thức: ARP, ICMP, TCP, UDP, DHCP, DNS, HTTP, Telnet, SW-RingTM
Kiểm soát dòng chảy: Kiểm soát dòng chảy IEEE802.3x, Kiểm soát dòng chảy dựa trên áp suất ngược

Chức năng

QOS, 802.1Q VLAN, cổng trung kế, bộ lọc đa hướng tĩnh, phản chiếu cổng, kiểm soát bão phát sóng, thống kê luồng, nâng cấp trực tuyến, tải lên và tải xuống tệp cấu hình
SW-RingTM: Single, Couple, Chain, Dual homing ring
Máy chủ thiết bị nối tiếp: Máy chủ thiết bị nối tiếp 4 cổng, mỗi cổng hỗ trợ 4 chiếc kết nối phiên TCP hoặc UDP

Chuyển đổi thuộc tính

Tốc độ chuyển tiếp 100M: 148810pps
Tốc độ lọc tối đa 100M: 148810pps
Chế độ truyền: lưu trữ và chuyển tiếp
Băng thông trao đổi hệ thống: 1.6G
Bảng địa chỉ MAC: 2K
Bộ nhớ: 1 triệu

Giao diện

Cổng điện: đầu nối RJ45, điều khiển tốc độ tự động 10Base-T/100Base-TX, tự động dò tìm bán song công/toàn phần và MDI/MDI-X
Cổng bảng điều khiển: Gỡ lỗi thủ tục (RS-232), RJ45
Cổng báo động:
- Khối đầu cuối 2 bit
- Ngõ ra cảnh báo rơ le 1 kênh

Cổng kết nối

Tín hiệu RS-232: TXD, RXD, RTS, CTS, DTR, DSR, GND
Chẵn lẻ: Không có, Chẵn, Lẻ, Dấu cách, Dấu
Bit dữ liệu: 5bit, 6bit, 7bit, 8bit
Tốc độ băng tần: 300 ~ 115200bps
Bảo vệ: cách ly: 2KV, bảo vệ tĩnh 15KV
Đầu nối: DB9 male

Khoảng cách truyền dẫn

Cặp xoắn: 100m (cáp CAT5/CAT5e tiêu chuẩn)
Cáp quang:
- Multimode:
  - 850nm, 2Km
  - 1310nm, 5Km
- Singelmode:
  - 1310nm, 20Km/40Km/60Km
  - 1550nm, 80Km
RS-232: 15 m

Chỉ báo LED

Chỉ báo cung cấp điện: PWR
Chỉ báo báo động: Báo thức
Chỉ báo hệ thống: Chạy
Chỉ báo cổng Ethernet: Liên kết/Hành động (1-8)
Chỉ báo cổng nối tiếp: TX (1-4), RX (1-4)

Nguồn điện

Điện áp đầu vào: 24VDC (12 ~ 48VDC)
Loại đầu vào: Khối đầu cuối 4 bit
Hỗ trợ bên trong bảo vệ quá dòng 4.0A
Hỗ trợ bảo vệ kết nối ngược lại

Tiêu thụ điện năng

Tiêu thụ không tải: 3.2W@24VDC
Tiêu thụ toàn tải: 4.9W@24VDC

Điều kiện môi trường

Nhiệt độ làm việc: -40°C ~ 75°C
Nhiệt độ bảo quản: -40°C ~ 85°C
Độ ẩm tương đối: 10% ~ 95% (không ngưng tụ)

Kiểu dáng

Vỏ: Cấp bảo vệ IP40, vỏ kim loại
Gắn kết: gắn ray DIN
Kích thước (WxHxD): 70 mm x 160 mm x 130 mm
Trọng lượng: 1021G

Các sản phẩm cùng Series

Available Models	100M Fiber Port	100M Copper Port	RS-232	RS-485	Power Supply Range
IES618-4D(RS-232)	0	8	4	0	12~48VDC dual power supply
IES618-2F-4D(RS-232)	2	6	4	0
IES618-4F-4D(RS-232)	4	4	4	0
IES618-4DI(RS-485)	0	8	0	4
IES618-2F-4DI(RS-485)	2	6	0	4
IES618-4F-4DI(RS-485)	4	4	0	4
