Giới thiệu

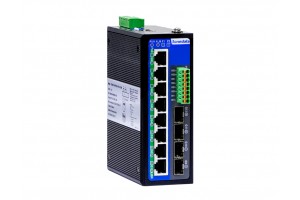

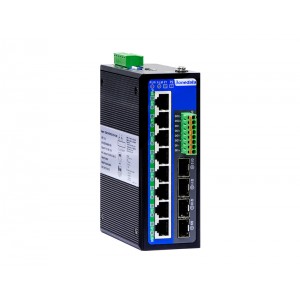

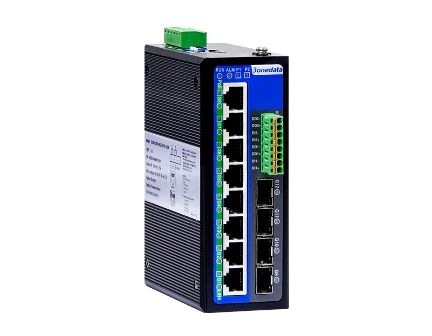

IES6300 Series là bộ chuyển mạch Ethernet công nghiệp có quản lý Layer 2 full Gigabit 12/8/6 cổng với PoE tùy chọn. Nguồn cấp PoE tuân theo tiêu chuẩn giao thức IEEE 802.3af/at. Dòng sản phẩm này cung cấp 34 sản phẩm và hỗ trợ nhiều loại giao diện khác nhau bao gồm cổng Ethernet Gigabit, cổng Ethernet Gigabit PoE, khe cắm SFP Gigabit, khe cắm 2.5G SFP và cổng I/O. Họ áp dụng gắn DIN-Rail hoặc gắn tường để đáp ứng các yêu cầu của các môi trường ứng dụng khác nhau.
Hệ thống quản lý mạng hỗ trợ nhiều giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như Ring, STP/RSTP/MSTP, ERPS, DHCP, VLAN, chức năng QoS, IGMP Snooping, LLDP, GVRP, Port Trunking, Port Mirroring, v.v. Nó cũng sở hữu quản lý hoàn chỉnh các chức năng, bao gồm Cấu hình cổng, Kiểm soát truy cập, Dịch vụ AAA, Chẩn đoán mạng, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SSH, SNMP và các phương pháp truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.
Sản phẩm này hỗ trợ bốn nguồn điện tùy chọn. Sản phẩm cấp nguồn kép có hai mạch cấp nguồn độc lập có thể đảm bảo hoạt động bình thường của thiết bị khi một nguồn cấp bị lỗi. Thiết kế của công tắc DIP có thể thực hiện khôi phục cài đặt gốc của thiết bị. Khi nguồn điện DC hoặc cổng bị lỗi liên kết, đèn báo ALM sẽ sáng và gửi cảnh báo, trong khi đó, thiết bị cảnh báo được kết nối với rơ le sẽ gửi cảnh báo để xử lý sự cố hiện trường nhanh chóng. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp và nhiệt độ và điện áp rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong phạm vi phủ sóng AP, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, lưới điện thông minh, hàng không vũ trụ, sản xuất thông minh, dự án quân sự và các lĩnh vực công nghiệp khác.
Đặc trưng
- SNMPv1/v2c/v3 được sử dụng để quản lý mạng ở nhiều cấp độ khác nhau.
- RMON có thể được sử dụng để giám sát mạng linh hoạt và hiệu quả.
- QoS hỗ trợ phân loại lưu lượng theo thời gian thực và cài đặt ưu tiên.
- LLDP có thể đạt được khả năng khám phá cấu trúc liên kết tự động, thuận tiện cho việc quản lý trực quan.
- Máy chủ DHCP và máy khách DHCP có thể được sử dụng để cấp phát địa chỉ IP của các chiến lược khác nhau.
- DHCP Snooping có thể đảm bảo máy khách DHCP nhận được địa chỉ IP từ máy chủ DHCP hợp pháp.
- Chức năng chuyển tiếp DHCP có thể nhận ra địa chỉ IP, cổng, cấu hình DNS phân đoạn mạng chéo.
- Quản lý tập tin thuận tiện cho việc cấu hình thiết bị nhanh chóng và nâng cấp trực tuyến.
- Cấu hình phân loại đặc quyền của người dùng có thể đặt mức đặc quyền của người dùng.
- Cấu hình SSH và cấu hình HTTPS có thể cải thiện bảo mật quản lý của thiết bị và đảm bảo bảo mật truy cập dữ liệu.
- Hỗ trợ dịch vụ AAA, có thể đảm bảo an ninh cho các dịch vụ khác nhau.
- Cấu hình tệp IPMC có thể triển khai kiểm soát truy cập trên luồng đa hướng IP.
- Cấu hình MVR hỗ trợ chuyển tiếp truyền thông đa hướng trên VLAN đa hướng.
- Cấu hình EPS có thể nhận ra giám sát trạng thái mạng.
- Chức năng cấu hình EVC có thể nhận ra kết nối giữa hai điểm của dịch vụ Ethernet.
- Chức năng MEP có thể xác định phạm vi và ranh giới của miền bảo trì.
- Ring và STP/RSTP/MSTP có thể đạt được dự phòng mạng, ngăn chặn cơn bão mạng.
- Chức năng EPRS có thể thực hiện sao lưu liên kết và cải thiện độ tin cậy của mạng.
- Báo động rơ le thuận tiện cho việc xử lý sự cố công trường.
- Việc ngăn chặn bão có thể hạn chế phát sóng, phát đa hướng và đơn phát không xác định.
- VLAN được sử dụng để đơn giản hóa việc lập kế hoạch mạng.
- Chức năng VLAN riêng có thể đạt được sự cô lập cổng trong cùng một VLAN và tiết kiệm tài nguyên Vlan.
- Chức năng Voice VLAN có thể cải thiện mức độ ưu tiên của việc truyền tải luồng thoại cho người dùng để đảm bảo chất lượng cuộc gọi.
- Cấu hình GVRP có thể được sử dụng để đăng ký và hủy đăng ký các thuộc tính VLAN.
- Cổng Trunking và LACP có thể tăng băng thông mạng và nâng cao độ tin cậy của kết nối mạng để đạt được mức sử dụng băng thông tối ưu.
- IGMP Snooping có thể được sử dụng để lọc lưu lượng phát đa hướng nhằm tiết kiệm băng thông mạng.
- MLD Snooping có thể được sử dụng để quản lý và kiểm soát nhóm phát đa hướng IPv6.
- Cài đặt nhấp chuột PTP có thể nhận ra đồng bộ hóa thời gian chính xác cao.
- Chức năng OAM liên kết có thể theo dõi tình trạng mạng và xác định vị trí liên kết bị lỗi và điều kiện lỗi.
- Chức năng VCL có thể phân chia VLAN dựa trên địa chỉ MAC, giao thức và mạng con IP.
- PoE có thể cấp nguồn cho thiết bị qua Ethernet, do đó làm giảm kết nối cáp của các thiết bị được cấp nguồn.
- Hỗ trợ đầu vào và đầu ra cổng I/O, cảnh báo trạng thái I/O và điều khiển thiết bị từ xa.
- Hỗ trợ chức năng DDM (giám sát chẩn đoán kỹ thuật số), có thể theo dõi công suất quang, nhiệt độ và các thông số thời gian thực khác của mô-đun sợi quang SFP với chức năng DDM, tạo điều kiện thuận lợi cho việc chẩn đoán mặc định của sợi quang.
Thông số kỹ thuật
Công nghệ
- Tiêu chuẩn: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z, IEEE 802.3x, IEEE 802.1D, IEEE 802.1w, IEEE 802.1s, ITU-T G.8032, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1AB, IEEE 802.3ad, IEEE 802.3af, IEEE 802.3at
Chuyển đổi thuộc tính
- Chế độ truyền: lưu trữ và chuyển tiếp
- Địa chỉ MAC: 8K
- Kích thước bộ đệm gói: 4Mbit
- Băng thông bảng nối đa năng: 30G
- Chuyển đổi thời gian trễ: <10μs
Giao diện
- Cổng đồng Gigabit: 10/100/1000Base-T (X), RJ45, Điều khiển dòng chảy tự động, Chế độ song công toàn phần/nửa, MDI/MDI-X Tự động chạy, PoE tùy chọn
- Khe cắm Gigabit SFP (tùy chọn): 100 / 1000Base-X tự điều chỉnh hoặc chế độ chỉ định, khe cắm SFP
- Khe cắm 2.5 SFP: 100/1000 tự điều chỉnh hoặc chế độ chỉ định 100/1000/2.5GBase-X, khe cắm SFP
- Cổng I/O (tùy chọn): hỗ trợ 2 đầu vào và 2 đầu ra, khối đầu cuối cao độ 8 chân 3,81mm, hỗ trợ đầu ra tiếp điểm khô tiếp điểm
- Cổng bảng điều khiển: Cổng quản lý dòng lệnh CLI (RS-232), RJ45
- Cổng cảnh báo: Khối đầu cuối cao độ 6 chân 5,08mm (rơ le 2 chân), hỗ trợ 1 đầu ra cảnh báo rơ le, khả năng mang dòng là 1A @ 30VDC hoặc 0,3A@125VAC
Đèn LED
- Đèn đang chạy, Đèn cảnh báo, Đèn nguồn điện, Đèn giao diện, Đèn PoE (tùy chọn), Đèn đầu ra I/O, Đèn đầu vào I/O
Nguồn điện
- Series này cung cấp 4 phương pháp cấp nguồn.
- Sản phẩm PoE có hai sơ đồ cung cấp điện tùy chọn:
- Sơ đồ 1
- Phạm vi cung cấp điện: 24VDC PoE
- Phương thức kết nối: Khối đầu cuối cao độ 5 chân 5,08mm 6 chân (bao gồm nguồn điện 4 chân)
- Số lượng cung cấp điện: dự phòng cung cấp điện kép
- Bảo vệ kết nối: chống kết nối ngược
- Bảo vệ quá dòng: 12A
- Sơ đồ 2
- Đầu vào nguồn: 48VDC PoE
- Phương thức kết nối: Khối đầu cuối cao độ 5 chân 5,08mm 6 chân (bao gồm nguồn điện 4 chân)
- Số lượng cung cấp điện: dự phòng cung cấp điện kép
- Bảo vệ kết nối: chống kết nối ngược
- Bảo vệ quá dòng: 5A
- Sản phẩm không phải PoE có hai sơ đồ cung cấp điện tùy chọn:
- Sơ đồ 3
- Dải điện áp: 12 ~ 48VDC.
- Phương thức kết nối: Khối đầu cuối cao độ 5 chân 5,08mm 6 chân (bao gồm nguồn điện 4 chân)
- Số lượng cung cấp điện: dự phòng cung cấp điện kép
- Bảo vệ kết nối: không phân cực
- Bảo vệ quá dòng: 3A
- Sơ đồ 4
- Nguồn điện đầu vào: 220VAC (100 ~ 240VAC).
- Phương pháp kết nối: Khối đầu cuối cao độ 6 chân 5,08mm (bao gồm nguồn điện 2 chân)
- Bảo vệ quá dòng: 5A
Điều kiện môi trường
- Nhiệt độ làm việc: -40°C ~ 75°C
- Nhiệt độ bảo quản: -40°C ~ 85°C
- Độ ẩm tương đối: 5% ~ 95% (không ngưng tụ)
Kiểu dáng
- Vỏ: Cấp bảo vệ IP40, vỏ kim loại
- Cài đặt: DIN rail mount hoặc treo tường
- Kích thước (WxHxD): 53mm×138mm×110mm
- Trọng lượng: 692g
Các sản phẩm cùng Series
| Available Models |
Gigabit Ethernet Port |
Gigabit
PoE Ethernet port
|
Gigabit
SFP Slot
|
2.5G
SFP Slot
|
I/O
Input output
|
PoE
Power
|
Power Supply |
| IES6300-4GP2GS2HS-2DI2DO-2P48-120W |
— |
4 |
2 |
2 |
2 |
120W |
dual power supply
48VDC
|
| IES6300-4GP2GS2HS-2DI2DO-2P48-60W |
— |
4 |
2 |
2 |
2 |
60W |
dual power supply
48VDC
|
| IES6300-4GP2GS2HS-2DI2DO-2P24-120W |
— |
4 |
2 |
2 |
2 |
120W |
dual power supply
24VDC
|
| IES6300-4GP2GS2HS-2DI2DO-2P24-60W |
— |
4 |
2 |
2 |
2 |
60W |
dual power supply
24VDC
|
| IES6300-4GP2GS2HS-2P48-120W |
— |
4 |
2 |
2 |
— |
120W |
dual power supply
48VDC
|
| IES6300-4GP2GS2HS-2P48-60W |
— |
4 |
2 |
2 |
— |
60W |
dual power supply
48VDC
|
| IES6300-4GP2GS2HS-2P24-120W |
— |
4 |
2 |
2 |
— |
120W |
dual power supply
24VDC
|
| IES6300-4GP2GS2HS-2P24-60W |
— |
4 |
2 |
2 |
— |
60W |
dual power supply
24VDC
|
| IES6300-4GP2HS-2DI2DO-2P48-120W |
— |
4 |
— |
2 |
2 |
120W |
dual power supply
48VDC
|
| IES6300-4GP2HS-2DI2DO-2P48-60W |
— |
4 |
— |
2 |
2 |
60W |
dual power supply
48VDC
|
| IES6300-4GP2HS-2DI2DO-2P24-120W |
— |
4 |
— |
2 |
2 |
120W |
dual power supply
24VDC
|
| IES6300-4GP2HS-2DI2DO-2P24-60W |
— |
4 |
— |
2 |
2 |
60W |
dual power supply
24VDC
|
| IES6300-4GP2HS-2P48-120W |
— |
4 |
— |
2 |
— |
120W |
dual power supply
48VDC
|
| IES6300-4GP2HS-2P48-60W |
— |
4 |
— |
2 |
— |
60W |
dual power supply
48VDC
|
| IES6300-4GP2HS-2P24-120W |
— |
4 |
— |
2 |
— |
120W |
dual power supply
24VDC
|
| IES6300-4GP2HS-2P24-60W |
— |
4 |
— |
2 |
— |
60W |
dual power supply
24VDC
|
| IES6300-4GT2GS2HS-2DI2DO-P220 |
4 |
— |
2 |
2 |
2 |
— |
Single power supply 100~240VAC |
| IES6300-4GT2GS2HS-2DI2DO-2P48 |
4 |
— |
2 |
2 |
2 |
— |
Dual power supply ranging 12~48VDC |
| IES6300-4GT2GS2HS-P220 |
4 |
— |
2 |
2 |
— |
— |
Single power supply 100~240VAC |
| IES6300-4GT2GS2HS-2P48 |
4 |
— |
2 |
2 |
— |
— |
Dual power supply ranging 12~48VDC |
| IES6300-4GT2HS-2DI2DO-P220 |
4 |
— |
— |
2 |
2 |
— |
Single power supply 100~240VAC |
| IES6300-4GT2HS-2DI2DO-2P48 |
4 |
— |
— |
2 |
2 |
— |
Dual power supply ranging 12~48VDC |
| IES6300-8GP2GS2HS-2DI2DO-2P48-240W |
— |
8 |
2 |
2 |
2 |
240W |
dual power supply
48VDC
|
| IES6300-8GP2GS2HS-2DI2DO-2P48-120W |
— |
8 |
2 |
2 |
2 |
120W |
dual power supply
48VDC
|
| IES6300-8GP2GS2HS-2DI2DO-2P24-120W |
— |
8 |
2 |
2 |
2 |
120W |
dual power supply
24VDC
|
| IES6300-4GT2HS-P220 |
4 |
— |
— |
2 |
— |
— |
Single power supply 100~240VAC |
| IES6300-4GT2HS-2P48 |
4 |
— |
— |
2 |
— |
— |
Dual power supply ranging 12~48VDC |
| IES6300-8GP2GS2HS-2P48-240W |
— |
8 |
2 |
2 |
— |
240W |
dual power supply
48VDC
|
| IES6300-8GP2GS2HS-2P48-120W |
— |
8 |
2 |
2 |
— |
120W |
dual power supply
48VDC
|
| IES6300-8GP2GS2HS-2P24-120W |
— |
8 |
2 |
2 |
— |
120W |
dual power supply
24VDC
|
| IES6300-8GT2GS2HS-2DI2DO-P220 |
8 |
— |
2 |
2 |
2 |
— |
Single power supply 100~240VAC |
| IES6300-8GT2GS2HS-2DI2DO-2P48 |
8 |
— |
2 |
2 |
2 |
— |
Dual power supply ranging 12~48VDC |
| IES6300-8GT2GS2HS-P220 |
8 |
— |
2 |
2 |
— |
— |
Single power supply 100~240VAC |
| IES6300-8GT2GS2HS-2P48 |
8 |
— |
2 |
2 |
— |
— |
Dual power supply 12~48VDC |
