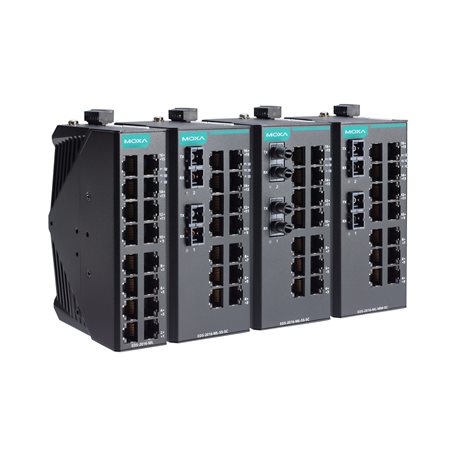

EDS-2016-ML
Nội dung bài viết [hide]
Switch Ethernet công nghiệp EDS-2016-ML có tới 16 cổng 10/100M và 2 cổng quang với các tùy chọn loại đầu nối SC/ST, lý tưởng cho các ứng dụng yêu cầu kết nối Ethernet công nghiệp linh hoạt. Hơn nữa, để cung cấp tính linh hoạt cao hơn để sử dụng với các ứng dụng từ các ngành khác nhau, EDS-2016-ML Series cũng cho phép người dùng bật hoặc tắt chức năng Chất lượng Dịch vụ (QoS), bảo vệ chống bão phát sóng và chức năng cảnh báo ngắt cổng với công tắc DIP trên bảng điều khiển bên ngoài.
Ngoài kích thước nhỏ gọn, EDS-2016-ML Series có đầu vào nguồn dự phòng 12/24/48 VDC, gắn DIN-rail, khả năng EMI/EMC mức cao và phạm vi nhiệt độ hoạt động từ -10 đến 60°C với các mô hình nhiệt độ rộng -40 đến 75°C có sẵn. EDS-2016-ML Series cũng đã vượt qua thử nghiệm đốt cháy 100% để đảm bảo nó sẽ hoạt động đáng tin cậy trên thực địa.
| Ethernet Interface | |
| 10/100BaseT(X) Ports (RJ45 connector) | EDS-2016-ML: 16 EDS-2016-ML-T: 16 EDS-2016-ML-MM-SC: 14 EDS-2016-ML-MM-SC-T: 14 EDS-2016-ML-MM-ST: 14 EDS-2016-ML-MM-ST-T: 14 EDS-2016-ML-SS-SC: 14 EDS-2016-ML-SS-SC-T: 14 Auto negotiation speed Full/Half duplex mode Auto MDI/MDI-X connection |
| 100BaseFX Ports (multi-mode SC connector) | EDS-2016-ML-MM-SC: 2 EDS-2016-ML-MM-SC-T: 2 |
| 100BaseFX Ports (multi-mode ST connector) | EDS-2016-ML-MM-ST: 2 EDS-2016-ML-MM-ST-T: 2 |
| 100BaseFX Ports (single-mode SC connector) | EDS-2016-ML-SS-SC: 2 EDS-2016-ML-SS-SC-T: 2 |
| Standards | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3x for flow control IEEE 802.1p for Class of Service |
| Input/Output Interface | |
Alarm Contact Channels |
Relay output with current carrying capacity of 1 A @ 24 VDC |
| Switch Properties | |
| Processing Type | Store and Forward |
| MAC Table Size | 8 K |
| Packet Buffer Size | 2 Mbits |
| Power Parameters | |
| Connection | 1 removable 6-contact terminal block(s) |
| Input Current | EDS-2016-ML: 0.108 A @ 24 VDC EDS-2016-ML-SS-SC: 0.204 A @ 24 VDC EDS-2016-ML-MM-SC: 0.192 A @ 24 VDC EDS-2016-ML-MM-ST: 0.204 A @ 24 VDC |
| Input Voltage | 12/24/48 VDC, Redundant dual inputs |
| Operating Voltage | 9.6 to 60 VDC |
| Overload Current Protection | Supported |
| Reverse Polarity Protection | Supported |
| DIP Switch Configuration | |
| Ethernet Interface | Quality of Service (QoS), Broadcast storm protection, Port break alarm |
| Physical Characteristics | |
| Dimensions | EDS-2016-ML: 36 x 135 x 95 mm (1.41 x 5.31 x 3.74 in) EDS-2016-ML-MM-SC: 58 x 135 x 95 mm (2.28 x 5.31 x 3.74 in) |
| Installation | DIN-rail mounting, Wall mounting (with optional kit) |
| Weight | Non-fiber models: 486 g (1.07 lb) Fiber models: 648 g (1.43 lb) |
| Housing | Metal |
| Environmental Limits | |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| Operating Temperature | Standard Models: -10 to 60°C (14 to 140°F) Wide Temp. Models: -40 to 75°C (-40 to 167°F) |
| Storage Temperature (package included) | -40 to 85°C (-40 to 185°F) |
| Model | Description |
| EDS-2016-ML | 16 Ports 10/100BaseT(X) RJ45 Connector |
| EDS-2016-ML-MM-ST-T | 14 Ports 10/100BaseT(X) RJ45 Connector, 2 Ports 100BaseFX Multi-mode, ST Connector |
| EDS-2016-ML-SS-SC | 14 Ports 10/100BaseT(X) RJ45 Connector, 2 Ports 100BaseFX Single-mode, SC Connector |
| EDS-2016-ML-SS-SC-T | 14 Ports 10/100BaseT(X) RJ45 Connector, 2 Ports 100BaseFX Single-mode, SC Connector |
| EDS-2016-ML-T | 16 Ports 10/100BaseT(X) RJ45 Connector |
| EDS-2016-ML-MM-SC | 14 Ports 10/100BaseT(X) RJ45 Connector, 2 Ports 100BaseFX Multi-mode, SC Connector |
| EDS-2016-ML-MM-SC-T | 14 Ports 10/100BaseT(X) RJ45 Connector, 2 Ports 100BaseFX Multi-mode, SC Connector |
| EDS-2016-ML-MM-ST | 14 Ports 10/100BaseT(X) RJ45 Connector, 2 Ports 100BaseFX Multi-mode, ST Connector |
