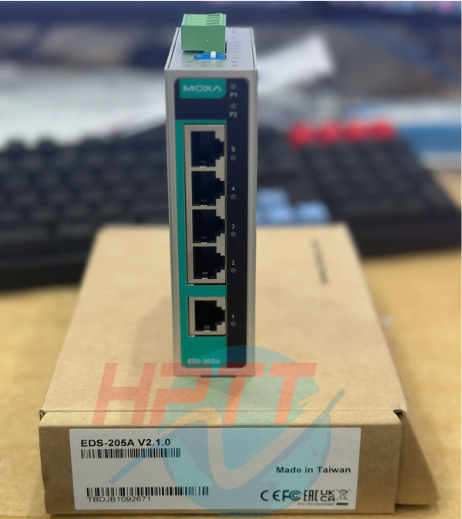

EDS-205A
Nội dung bài viết [hide]
Dòng EDS-205A là Switch Ethernet công nghiệp với 5 cổng 10/100M, hỗ trợ chuẩn IEEE 802.3 và IEEE 802.3u/x với 10/100M full/half-duplex, tự động cảm biến MDI/MDI-X. EDS-205A Series có đầu vào nguồn dự phòng 12/24/48 VDC (9,6 đến 60 VDC) có thể được kết nối đồng thời với nguồn điện DC trực tiếp. Các thiết bị chuyển mạch này đã được thiết kế cho các môi trường công nghiệp khắc nghiệt, chẳng hạn như trong hàng hải (DNV/GL/LR/ABS/NK), ven đường sắt, đường cao tốc hoặc các ứng dụng di động (EN 50121-4/NEMA TS2/e-Mark), hoặc nguy hiểm địa điểm (Hạng I Khu 2, ATEX Khu 2) tuân thủ các tiêu chuẩn FCC, UL và CE.
EDS-205A có nhiệt độ hoạt động từ -10 đến 60°C hoặc với nhiệt độ hoạt động mở rộng từ -40 đến 75°C. Tất cả các mô hình đều phải trải qua thử nghiệm đốt cháy 100% để đảm bảo rằng chúng đáp ứng các nhu cầu đặc biệt của các ứng dụng điều khiển tự động hóa công nghiệp. Ngoài ra, thiết bị chuyển mạch EDS-205A có Switch DIP để bật hoặc tắt tính năng bảo vệ chống bão phát sóng, cung cấp một mức độ linh hoạt khác cho các ứng dụng công nghiệp.
| Ethernet Interface | |
| 10/100BaseT(X) Ports (RJ45 connector) | EDS-205A/205A-T: 5 EDS-205A-M-SC/M-ST/S-SC Series: 4 All models support: Auto negotiation speed Full/half duplex mode Auto MDI/MDI-X connection |
| 100BaseFX Ports (multi-mode SC connector) | EDS-205A-M-SC Series: 1 |
| 100BaseFX Ports (multi-mode ST connector) | EDS-205A-M-ST Series: 1 |
| 100BaseFX Ports (single-mode SC connector) | EDS-205A-S-SC Series: 1 |
| Standards | IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control |
| Switch Properties | |
| Processing Type | Store and Forward |
| MAC Table Size | 1 K |
| Packet Buffer Size | 384 kbits |
| Power Parameters | |
| Connection | 1 removable 4-contact terminal block(s) |
| Input Current | EDS-205A/205A-T: 0.09 A @ 24 VDC EDS-205A-M-SC/M-ST/S-SC Series: 0.1 A @ 24 VDC |
| Input Voltage | 12/24/48 VDC, Redundant dual inputs |
| Operating Voltage | 9.6 to 60 VDC |
| Overload Current Protection | Supported |
| Reverse Polarity Protection | Supported |
| DIP Switch Configuration | |
| Ethernet Interface | Broadcast storm protection |
| Physical Characteristics | |
| Dimensions | 30 x 115 x 70 mm (1.18 x 4.52 x 2.76 in) |
| Installation | DIN-rail mounting, Wall mounting (with optional kit) |
| Weight | 175 g (0.39 lb) |
| Housing | Aluminum |
| Environmental Limits | |
| Ambient Relative Humidity | 5 to 95% (non-condensing) |
| Operating Temperature | Standard Models: -10 to 60°C (14 to 140°F) Wide Temp. Models: -40 to 75°C (-40 to 167°F) |
| Storage Temperature (package included) | -40 to 85°C (-40 to 185°F) |
| Model | Cổng Ethernet 100M | Cổng quang Multi-mode 100M, đầu SC | Cổng quang Multi-mode 100M, đầu ST | Cổng quang Single-mode 100M, đầu SC | Nhiệt độ hoạt động |
| EDS-205A | 5 | - | - | - | -10 to 60°C |
| EDS-205A-T | 5 | - | - | - | -40 to 75°C |
| EDS-205A-M-SC | 4 | 1 | - | - | -10 to 60°C |
| EDS-205A-M-SC-T | 4 | 1 | - | - | -40 to 75°C |
| EDS-205A-M-ST | 4 | - | 1 | - | -10 to 60°C |
| EDS-205A-M-ST-T | 4 | - | 1 | - | -40 to 75°C |
| EDS-205A-S-SC | 4 | - | - | 1 | -10 to 60°C |
| EDS-205A-S-SC-T | 4 | - | - | 1 | -40 to 75°C |
