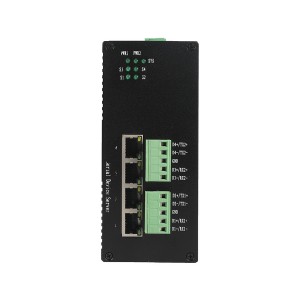

MW2044G UPCOM Modbus Gateway 4 cổng RS485 + 4 cổng 10/100Base-T(X)

SKU:

MW2044G

Viết đánh giá

Modbus Gateway MW2044G hỗ trợ 4 cổng RS485 + 4 cổng 10/100Base-T(X)

Nhận báo giá

ADD TO CART
- 0

MÔ TẢ
HƯỚNG DẪN MUA HÀNG

Nội dung bài viết [hide]

1 Giới thiệu
2 Đặc trưng
3 Thông số kỹ thuật
4 Các sản phẩm cùng Series
5 Download

Giới thiệu

Modbus Gateway MW2044G hỗ trợ 4 cổng RS485 + 4 cổng 10/100Base-T(X), tích hợp các giao thức Modbus TCP và Modbus RTU, sử dụng vỏ bảo vệ IP40 độ bền cao, thiết kế EMC chuẩn công nghiệp , hỗ trợ công nghệ thích ứng Auto-Negotiation, cung cấp đèn LED chỉ báo trạng thái và hỗ trợ đầu vào nguồn DC 12 ~ 48V để tăng độ tin cậy của mạng truyền thông.
MW1011G có thể dễ dàng và thuận tiện trong việc quản lý tập trung các thiết bị nối tiếp và máy chủ phân tán thông qua mạng. Tốc độ truyền thông hỗ trợ 110 ~ 115200bps tùy chọn. Với giao thức Modbus TCP và Modbus RTU được tích hợp sẵn, người dùng có thể dễ dàng kết nối thiết bị Modbus Ethernet và thiết bị serial Modbus. Sản phẩm này áp dụng giải pháp mạng xuất sắc trong ngành và phạm vi nhiệt độ hoạt động là -40 ~ 85℃, có thể đáp ứng các yêu cầu công nghiệp khác nhau và cung cấp các giải pháp truyền thông serial thuận tiện.

Đặc trưng

Hỗ trợ 4 cổng RS485 + 4 cổng 10/100Base-T(X)
Hỗ trợ chuẩn IEEE802.3/802.3u
Hỗ trợ TCP server, TCP client, UDP, Modbus TCP (RTU), tốc độ đường truyền 110 ~ 115200bps
Tuân theo TCP, UDP, Modbus TCP, Modbus RTU, ARP, ICMP, HTTP, TFTP
Hỗ trợ chế độ Modbus Slave, hỗ trợ tối đa 4 kết nối chính TCP trong chế độ Slave
Hỗ trợ quản lý Web
Hỗ trợ cài đặt cổng serial, có thể kết nối hai thiết bị serial qua Ethernet
Hỗ trợ cổng, giao tiếp định tuyến chéo
Thiết kế tiêu thụ điện năng thấp
Vỏ kim loại với IP40 và bảo vệ EMC cấp cao
Hỗ trợ đầu vào điện áp rộng 12-48V DC dự phòng
Hỗ trợ lắp đặt DIN-Rail Mounting hoặc Wall Mounting
Phạm vi nhiệt độ hoạt động: -40 ~ 85 C;

Thông số kỹ thuật

Interface
RJ45 port	10/100BASE-T(X) auto-Negotiation speed, auto duplex mode and MDI/MDI-X connection
Serial port	RS-485 supports A and B half-duplex working mode
	Baud rate support 110~115200bps optional, isolated voltage 500V AC
	Built-in Modbus TCP and Modbus RTU protocol
	Support Modbus Slave mode, Slave mode to maximize the support of 4 TCP master Connection
Exchange Property
10M forwarding speed	14881pps
100M forwarding speed	148810pps
Transmission Mode	store-and-forward
Switching bandwidth	1.2Gbps
Buffer memory size	1Mbits
MAC address table	1K
Serial Port Attribute
Standard	RS-485
RS-485 signal	D+, D-, GND
Check digit	None, Even, ODD
Data bits	5bit, 6bit, 7bit, 8bit
Stop bit	1bit, 2bit
Baud rate	110~115200bps
Directional control	RS-485 adopts data flow control technology
Load capacity	RS-485 side supports 32 point polling environment, can up to 128
Interface connector	RS-485 adopts 5-bit 5.08mm spacing terminal
Interface protection	4000V surge protection
LED Indicator
Power indicator	PWR
System running indicator	SYS
Fiber indicator	FX
Serial port data indicator	COM
Power Supply
Input	Wide DC power input 12~48VDC (12V/24V/48V
No-load Consumption	3.12W (@24VDC)
Full-load Consumption	3.84W (@24VDC)
Physical Characteristics
Shell	Metal, IP40 protection
Installation	Wall mounting or DIN rail mounting
Dimension	60.2mm×138.5mm×109mm (WHD)
Net weight	600g
Environment Limits
Working Temp	-40~85°C
Storage Temp	-40~85°C
Relative Humidity	5%~95% (no-condensation)

Các sản phẩm cùng Series

Model Name	Description
MW1011G	1-channel RS232/RS-485/422 + 1-port 10/100Base-T(X) Modbus Gateway, DC12-48V
MW2041G	1-channel RS-485/422 + 4-port 10/100Base-T(X) Modbus Gateway, DC12-48V
MW2044G	4-channel RS-485 + 4-port 10/100Base-T(X) Modbus Gateway, DC12-48V
MW2144G	4-channel RS-485+ 4-port 10/100Base-T(X) +1-port 100M fiber Modbus Gateway, DC12-48V
MW2244G	4-channel RS-485 + 4-port 10/100Base-T(X) +2-port 100M fiber Modbus Gateway, DC12-48V

Download

Datasheet
