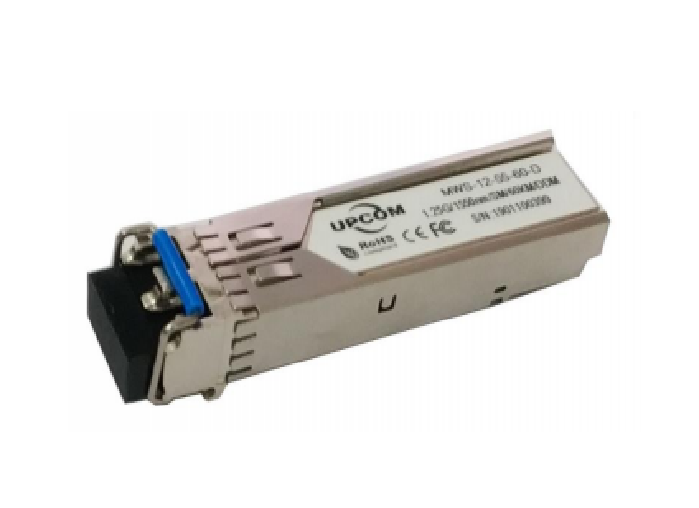

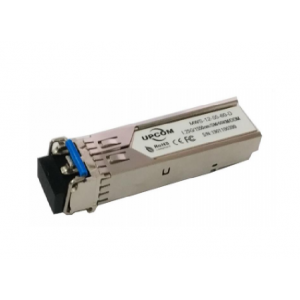

Module quang SFP 1000M/1.25G Singlemode 1550nm. Model: MWS-12-55-XX-D

SKU:

MWS-12-55-XX-D

Dòng module quang SFP MWS-12-55-XX-D hãng Upcom hỗ trợ tốc độ 1.25Gbps và khoảng cách truyền lên đến 120km, tương thích với router, switch của các hãng Cisco, Juniper, HP...

Nhận báo giá

ADD TO CART
- 0

MÔ TẢ
HƯỚNG DẪN MUA HÀNG

Nội dung bài viết [hide]

1 Đặc trưng
2 Ứng dụng
3 Thông số kỹ thuật
4 Thông tin sản phẩm
5 Download

Đặc trưng

Module quang hỗ trợ tốc độ dữ liệu lên đến 1.25Gb/s.
Hot-Pluggable.
Bước sóng laser DFB 1550nm
Đầu nối LC đôi.
RoHS compliant and Lead Free.
Khoảng cách truyền lên đến 120km. Có thể lựa chọn các khoảng cách: 60, 80, 100, 120km
Single +3.3V Power Supply
Monitoring Interface Compliant with SFF-8472
Công suất tiêu thụ thấp <1W
Nhiệt độ hoạt đông: 0 ° C đến 70 ° C

Ứng dụng

Metro/Access Networks
1.25 Gb/s 1000Base-LX Ethernet

Thông số kỹ thuật

Electrical Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Transmitter Section:
Input differential impedance	Rin	90	100	110
Single ended data input swing	Vin PP	200		1200	mVp-p
Transmit Disable Voltage	VD	Vcc – 1.3		Vcc	V	2
Transmit Enable Voltage	VEN	Vee		Vee+ 0.8	V
Transmit Disable Assert Time	Tdessert			10	us
Receiver Section:
Single ended data output swing	Vout,pp	300		1000	mv	3
Data output rise time	tr			260	ps	4
Data output fall time	tf			260	ps	4
LOS Fault	Vlosfault	Vcc – 0.5		VCC_host	V	5
LOS Normal	Vlos norm	Vee		Vee+0.5	V	5
Power Supply Rejection	PSR	100			mVpp	6
Deterministic Jitter Contribution	RXΔDJ			51.7	ps	7
Total Jitter Contribution	RXΔTJ			122.4	ps
Optical Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Transmitter Section:
Center Wavelength	λc	1500	1550	1580	nm	1
Spectral Width(-20dB)	σ			1	nm
Optical Output Power	Pout	-2		+3	dBm	2
Optical Rise/Fall Time	tr / tf			260	ps	3
Extinction Ratio	ER	9			dB
Deterministic Jitter Contribution	TXΔDJ			56.5	ps	4
Total Jitter Contribution	TXΔTJ			119	ps
Eye Mask for Optical Output	Compliant with Eye Mask Defined in IEEE 802.3 standard
Receiver Section:
Optical Input Wavelength		1270		1610	nm
Optical Input Power	Pin	-24		-3	dBm	5.6
Receiver Overload	Pol	-3			dBm	5.6
RX Sensitivity	Sen			-24	dBm	5.6
RX_LOS Assert	LOS A	-40			dBm
RX_LOS Deassert	LOS D			-25	dBm
RX_LOS Hysteresis	LOS H	0.5			dB
General Specifications
Data Rate	BR		1250		Mb/s
Bit Error Rate	BER			10-12
Max. Supported Link Length on 9/125μm SMF@1.25G	LMAX			80	km	7
Total System Budget	LB	22			dB

Thông tin sản phẩm

Model	Parameter	Unit
MWS-12-55-60-D	Module quang SFP 1.25G SM 1550nm LC duplex 60Km DDM	PCS
MWS-12-55-80-D	Module quang SFP 1.25G SM 1550nm LC duplex 80Km DDM	PCS
MWS-12-55-100-D	Module quang SFP 1.25G SM 1550nm LC duplex 100Km DDM	PCS
MWS-12-55-120-D	Module quang SFP 1.25G SM 1550nm LC duplex 120Km DDM	PCS
MWS-12-31-XX-D	Module quang SFP 1.25G SM 1310nm LC duplex DDM, khoảng cách truyền 10, 20, 40km (tùy chọn)	PCS

Download

Datasheet
