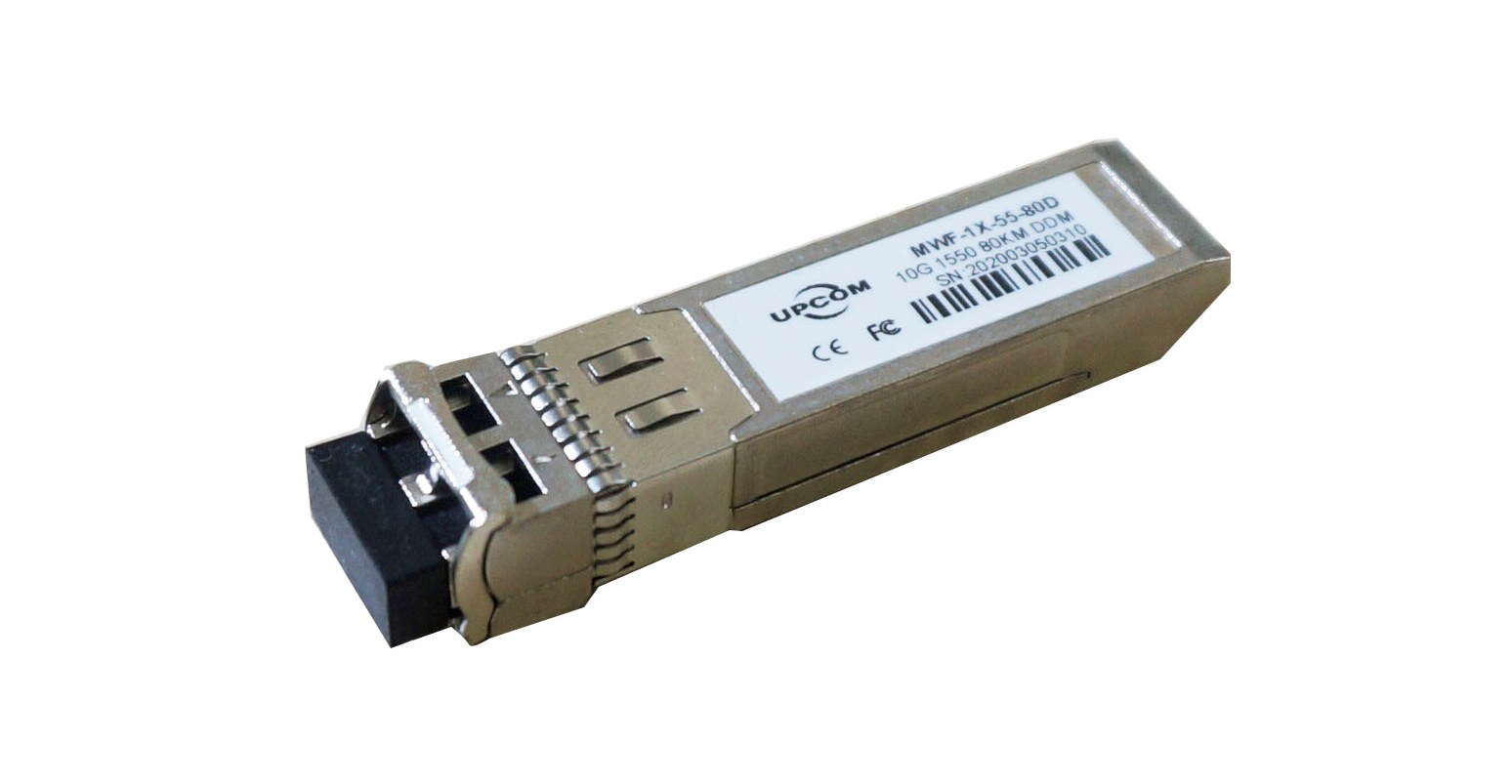

Module công nghiệp 10G UPCOM MWF-1X-55-XX

SKU:

MWF-1X-55-XX

Viết đánh giá

Module 10G UPCOM MWF-1X-55-10 1550nm, single-mode, 60km

Nhận báo giá

ADD TO CART
- 0

MÔ TẢ
HƯỚNG DẪN MUA HÀNG

Nội dung bài viết [hide]

1 Giới thiệu
2 Đặc trưng
3 Ứng dụng
4 Thông số kỹ thuật
5 Các sản phẩm cùng Series
6 Download

Giới thiệu

MWF-1X-55-XX là module quang 10Gb/s rất nhỏ gọn dành cho ứng dụng liên lạc ở tốc độ 10Gb/s. MWF-1X-55-XX chuyển đổi dữ liệu 10Gb/s truyền đến tín hiệu đầu ra 10Gb/s và tín hiệu đầu vào 10Gb/s đến 10Gb/s luồng dữ liệu. Giao diện điện tốc độ cao 10Gb/s hoàn toàn phù hợp với đặc điểm kỹ thuật SFI. Bước sóng 1550nm và bộ thu PIN có độ nhạy cao cung cấp hiệu suất cho các ứng dụng Ethernet với khoảng cách kết nối 60km.
Module SFP+ tương thích với SFF-8431, SFF-8432 và IEEE 802.3ae 10GBASE-SR. Các chức năng chẩn đoán có sẵn thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472. Hệ số hình thức hoàn toàn tuân thủ SFP cung cấp khả năng cắm nóng, nâng cấp cổng quang dễ dàng và thấp Phát xạ EMI

Đặc trưng

Loại quang: Single-mode
Tốc độ: 10G
Hot-Pluggable
Đầu nối LC duplex
Bước sóng 1550nm
Khoảng cách: 60, 80, 100, 120km
Nguồn cung cấp: + 3.3V
Công suất tiêu thụ <1W
Phạm vi nhiệt độ: 0 ~ 70°C

Ứng dụng

10GBASE-SR/SW Ethernet
SONET OC-192 / SDH STM-64
10G Fibre Channel

Thông số kỹ thuật

Parameter	Symbol	Min.	Typical	Max.	Unit	Note
Supply Voltage	Vcc	3.135	3.465	V
Supply Current	Icc	300	mA
Transmitter Section:
Input differential impedance	Rin	100	Ω	1
Single ended data input swing	Vin PP	180	700	mVp-p	2
Transmit Disable Voltage	VD	Vcc – 1.3	Vcc	V	3
Transmit Enable Voltage	VEN	Vee	Vee+ 0.8	V
Receiver Section:
Single ended data output swing	Vout,pp	300	850	mv
Data output rise time and fall time	tr/ tf	30	ps	4
LOS Fault	Vlosfault	2	VCC_host	V	5

Các sản phẩm cùng Series

Model	Description
MWF-1X-85-M	Module quang 10G, multi-mode, 850nm, 300m
MWF-1X-31-10	Module quang 10G, single-mode, 1310nm, 10km
MWF-1X-31-20	Module quang 10G, single-mode, 1310nm, 20km
MWF-1X-31-40	Module quang 10G, single-mode, 1310nm, 40km
MWF-1X-55-60	Module quang 10G, single-mode, 1550nm, 60km
MWF-1X-55-80	Module quang 10G, single-mode, 1550nm, 80km
MWF-1X-55-100	Module quang 10G, single-mode, 1550nm, 100km
MWF-1X-55-120	Module quang 10G, single-mode, 1550nm, 120km

Download

Datasheet
