IGS-824UPT
Nội dung bài viết [hide]
Giải pháp 802.3bt PoE++ vượt trội cho môi trường công nghiệp khắc nghiệt

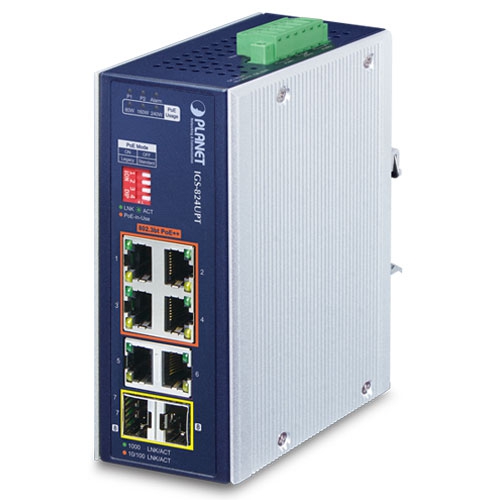

Với tính năng Plug and Play được thiết kế để lắp đặt trong môi trường công nghiệp nặng, PLANET IGS-824UPT là Bộ chuyển mạch Ethernet Gigabit không quản lý kiểu dang DIN-Rail, chuẩn công nghiệp có 4 cổng 10/100/1000BASE-T có tính năng IEEE 802.3bt PoE++ (Power over Ethernet Plus Plus) với công suất đầu ra lên tới 95 watt và tốc độ truyền dữ liệu cao tới các PD (thiết bị được cấp nguồn) được lắp đặt ở xa, nơi cần có nguồn điện đầu vào đầy đủ. Hai cổng uplinks quang SFP 100/1000BASE-X của nó cung cấp khả năng truyền dữ liệu ổn định, tốc độ cao và khoảng cách xa tới mạng lõi từ xa.
IGS-824UPT được thiết kế với hệ thống nguồn dự phòng và có thể hoạt động manh mẽ, ổn định và yên tĩnh trong bất kỳ môi trường khắc nghiệt nào mà không ảnh hưởng đến hiệu suất của nó. Nguồn đầu vào lên tới 240 watt cho các loại ứng dụng PoE khác nhau và nhiệt độ hoạt động từ -40 đến 75 độ C trong vỏ kim loại IP30 chắc chắn.
| Hardware Specifications | |
|---|---|
| Copper Ports | 6 10/100/1000BASET RJ45 auto-MDI/MDI-X ports |
| PoE Injector Ports | 4 ports with 802.3bt PoE++ injector function (Port-1 to Port-4) |
| SFP Slots | 2 1000BASE-SX/LX/BX SFP interfaces Compatible with 100BASE-FX SFP |
| DIP Switch | PoE Mode Switch Standard Mode: Fully conforms to the IEEE 802.3af/at/bt standard. Legacy Mode: Identify and power non-standard PD devices. |
| Connector | Removable 6-pin terminal block Pin 1/2 for Power 1 Pin 3/4 for fault alarm Pin 5/6 for Power 2 |
| Power Requirements | 48~54V DC, 5A max. Redundant power with reverse polarity protection function |
| Power Consumption | Max. 2.24 watts/7.64BTU (System on) Max. 5.2 watts/17.74BTU (Ethernet Full Loading) Max. 252 watts/860BTU (Ethernet + PoE Full Loading) |
| Dimensions (W x D x H) | 56 x 86.1 x 135 mm |
| Weight | 777g |
| Enclosure | IP30 aluminum case |
| Installation | DIN-rail kit and wall-mount kit |
| ESD Protection | 6KV |
| Switch Specifications | |
| Switch Architecture | Store-and-Forward |
| Switch Fabric | 16Gbps |
| Throughput (packet per second) | 11.9Mpps@64bytes |
| Address Table | 4K entries |
| Buffer Memory | 1M bits on-chip buffer memory |
| Jumbo Frame | 9Kbytes |
| Flow Control | Back pressure for half duplex IEEE 802.3x pause frame for full duplex |
| Power over Ethernet | |
| PoE Standard | IEEE 802.3bt Power over Ethernet Plus Plus type 4 PSE Backward compliant with 802.3at Power over Ethernet Plus PSE |
| PoE Power Supply Type | 802.3bt, UPoE End-span/Mid-span |
| PoE Power Output | Max. 90 watts to 802.3bt PoE++ PD Max. 95 watts to UPoE PD Max. 36 watts to 802.3at PoE+ PD |
| Power Pin Assignment | Pair 1 End-span: 1/2(-), 3/6(+) Pair 2 Mid-span: 4/5(+), 7/8(-) 802.3bt, UPoE: 1/2(-), 3/6(+), 4/5(+), 7/8(-) |
| PoE Power Budget (max.) | 240 watts maximum@52-54V DC input 160 watts maximum@48-51V DC input |
| Standards Conformance | |
| Regulatory Compliance | FCC Part 15 Class A, CE |
| Stability Testing | IEC 60068-2-32 (free fall) IEC 60068-2-27 (shock) IEC 60068-2-6 (vibration) |
| Standards Compliance | IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE 802.3az Gigabit SX/LX IEEE 802.3x Full-Duplex Flow Control IEEE 802.3az Energy Efficient Ethernet (EEE) IEEE 802.3bt Power over Ethernet Plus Plus PSE IEEE 802.3at Power over Ethernet Plus PSE IEEE 802.3af Power over Ethernet Plus IEEE 802.1p Class of Service |
| Environment | |
| Temperature | Operating: -40~75 degrees C Storage: -40~75 degrees C |
| Humidity | Operating: 5~90% (non-condensing) Storage: 5~90% (non-condensing) |
