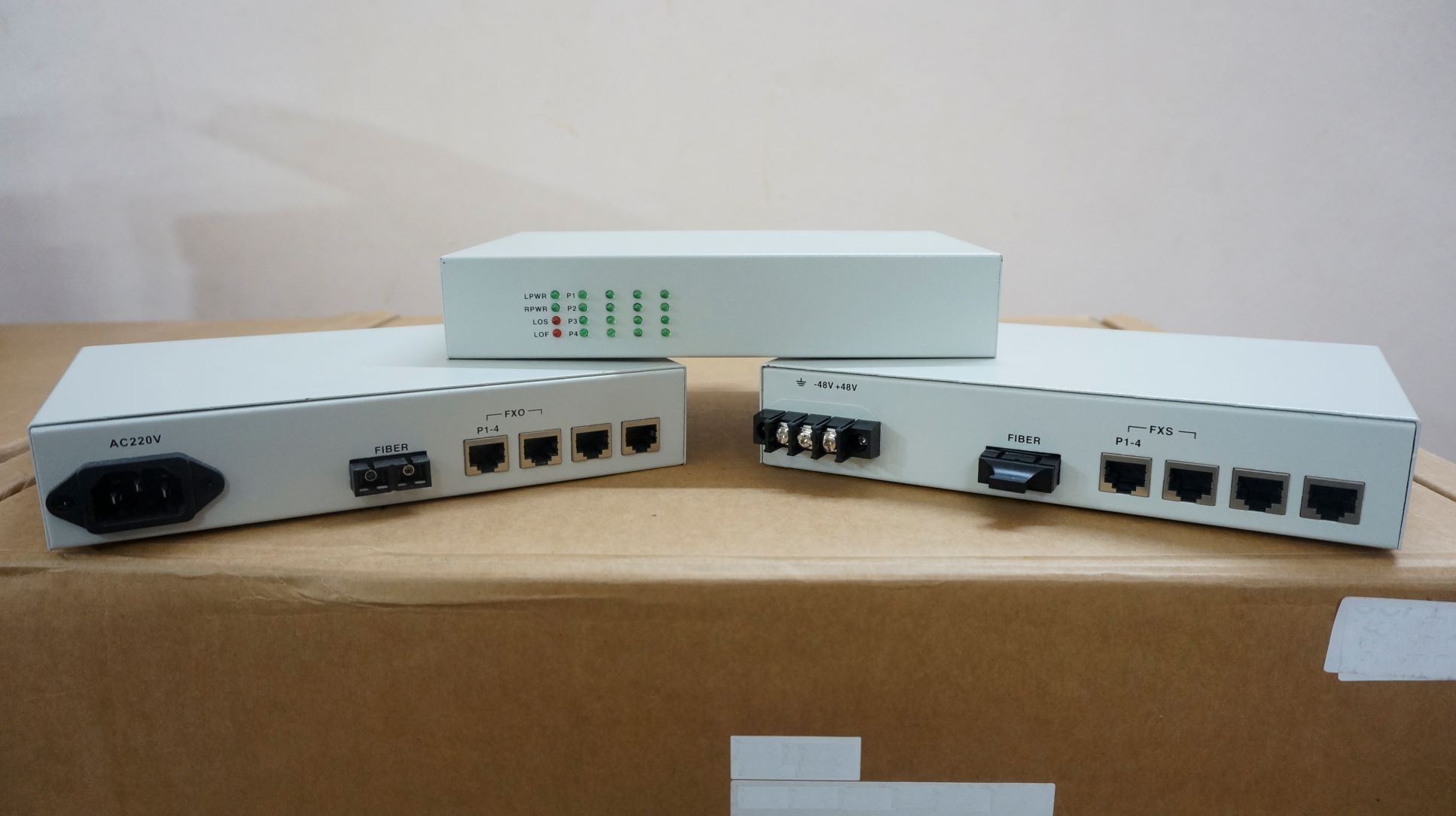

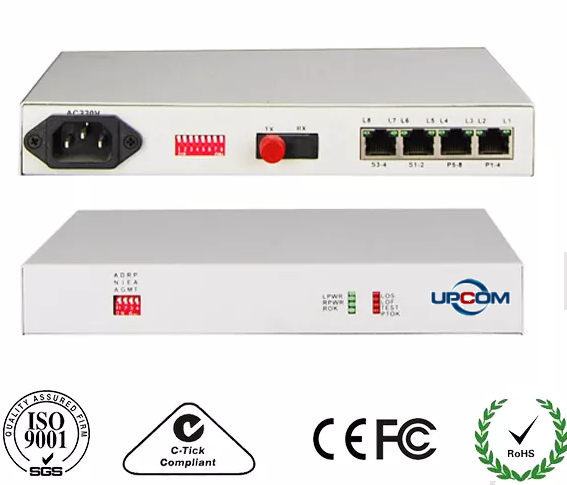

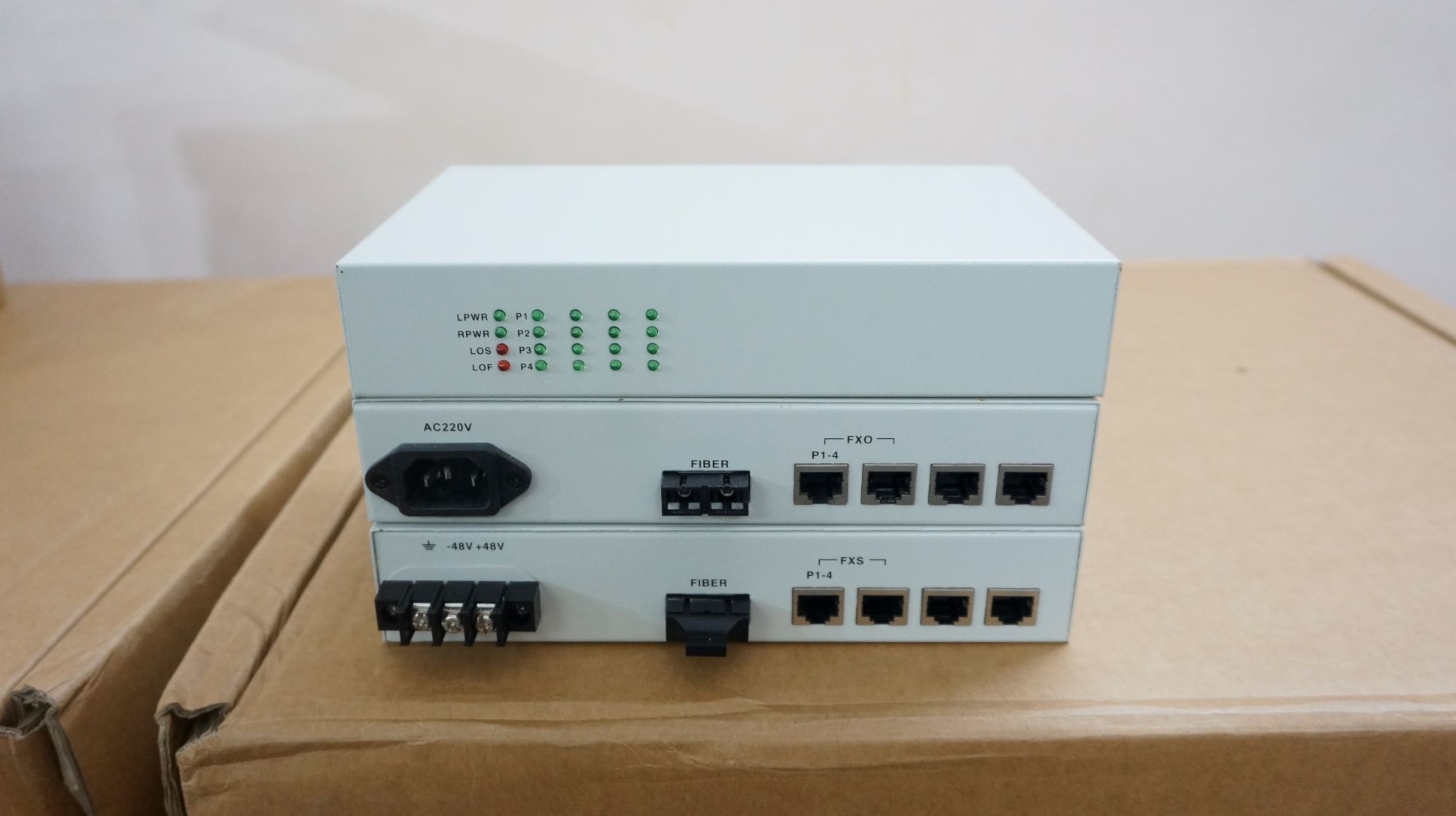

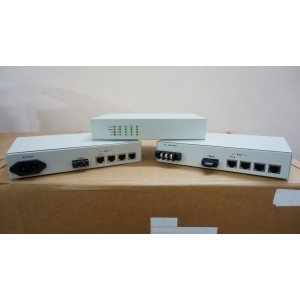

UP-PN04 Upcom Bộ chuyển đổi FXS/FXO sang quang

SKU:

UP-PN04

Bộ chuyển đổi FXS/FXO sang quang UP-PN04 của Upcom hỗ trợ 4 cổng FXO/FXS + 4 cổng 100M Ethernet + 2 cổng RS232 sang quang.

Nhận báo giá

ADD TO CART
- 0

MÔ TẢ
HƯỚNG DẪN MUA HÀNG

Nội dung bài viết [hide]

1 Giới thiệu
2 Thông số kỹ thuật
3 Download

Giới thiệu

Bộ chuyển đổi FXS/FXO sang quang UP-PN04 của Upcom hỗ trợ 4 cổng FXO/FXS + 4 cổng 100M Ethernet + 2 cổng RS232 sang quang.

Giúp mở rộng hệ thống điện thoại analog của khách hàng một cách nhanh chóng, tiết kiệm chi phí đầu tư. Được sử dụng nhiều trong các hệ thống của quân đội, công an, trong các trạm biến áp …nơi mà vẫn đang sử dụng tín hiệu thoại analog.

Bộ chuyển đổi 4 cổng thoại FXS/FXO

Chúng chủ yếu được sử dụng trong an ninh công cộng, quân đội, thủy lợi, điện lực, mỏ dầu, v.v.
Giao diện Ethernet 10 / 100M, tự động tương thích Full/Half duplex
Cung cấp 2 chế độ đồng hồ cho dòng sợi quang và cho khung sợi quang
Có ba Chế độ LoopBack: fiber interface LoopBack(ANA)、LAN interface LoopBack(DIG)、command the remote LAN interface LoopBack (REM)
Thực hiện cài đặt tốc độ tự động của thiết bị cục bộ với thiết bị từ xa
Có chức năng kiểm tra mã giả ngẫu nhiên, có thể được sử dụng làm Trình phân tích giao thức 2M
Hỗ trợ Ethernet tốc độ N * 64k, tốc độ từ 64k đến 2048k.
Màn hình Ethernet có thể tự đặt lại ， nó sẽ không bị mất kết nối
Chức năng đề xuất dữ liệu Ethernet, trạng thái giao tiếp dữ liệu cho biết thời gian thực
Cung cấp 4 kênh thoại FXS/FXO, hỗ trợ chỉ báo cuộc gọi
Cổng thoại hỗ trợ cổng O và cổng S, cổng O kết nối với PBX, cổng S kết nối với người dùng điện thoại

Cổng Quang

Bước sóng quang: single mode 1310nm/1550nm
Cổng quang: tùy chọn single fiber hoặc double fiber
Transmitting consumption: -9dBm/-5dBm
Khoảng cách truyền: tùy chọn 0-50Km/120Km
Giao diện quang: SC/FC
Receiving and dispatching module: >-6dBm
Optical receiver receiving sensitivity <-36 dBm (BER<10-11)
Mã hóa quang: NRZ code

Cổng Ethernet 10/100Base-T

Tốc độ: 10/100M, tự động tương thích full/duplex
Giao thức: hỗ trợ IEEE 802.3, IEEE 802.1Q (VLAN)
Địa chỉ MAC Entiries: 4096 Entiries
Tổng kích thước bộ nhớ: 64MBits SDRAM
Giao diện vật lý: RJ45, hỗ trợ tự động kết nối MDIX

Cổng FXS

Alarm voltage: 75V
Alarmf requency: 25HZ
2 line input impedance: 600Ω (hanging off)
Wastage: 40db

Cổng FXO

Alarm detecting voltage: 35V
Alarm detecting frequency: 17HZ-60HZ
2 line input impedance: 600Ω (hanging off)
Wastage: 40db

Thông số kỹ thuật

Device construct	Compact design with standalone box. Smaller than 1U 19inch. Longer mount kits also available to be in 19inch cabinet.
Optical	Default: FC, dual fiber, single mode, 20km, 1310nm. Optical module is option when in order. Rate: 150Mbps
Phone (hotline or FXO/FXS)	Connector: RJ11 Impedance:200Ω+680Ω‖0.1uF Frequency character: 300-3400Hz（-0.6-+3dB） Weighted noise:≤-65dBmop Interface loop resistance:≤1800Ω
Ethernet(OP)	4 Ethernet Connector: RJ45 Share 100M
RS232(OP)	Maximum 2channel RS232 Connector: 1xRJ45 Transmitting output voltage:±15V Receiving input voltage:±15V The maximum rate of transmitting and receiving: 115.2Kbps
Power	ACor DC power option*(OP)
Environment	Working temperature: 0 ~ 70℃ Relative humidity:≤90%(25℃)
Package Information	2units/carton: 312225cm 6units/carton: 473231cm 10units/carton: 513447cm

Download

Datasheet
